Kısa Tanıtım

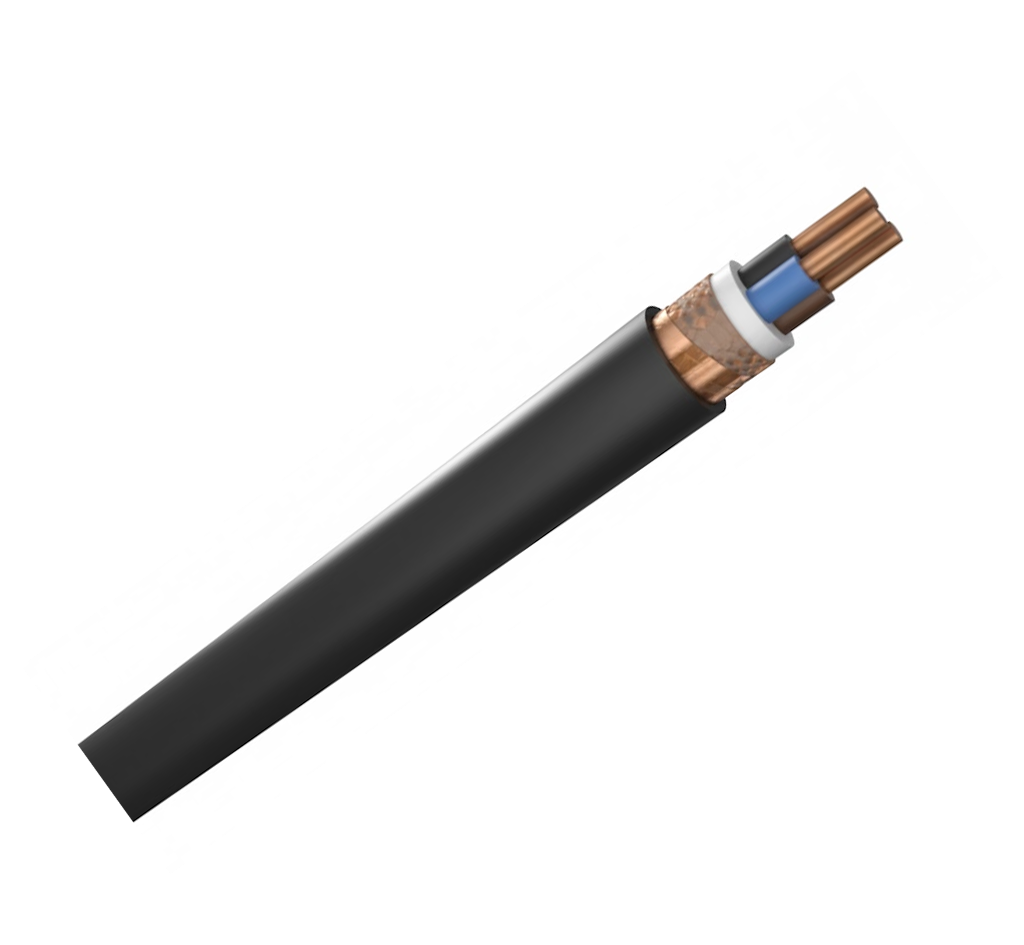

Öznur Kablo tarafından üretilen YVC7V (NYCY) serisi 3x1.5/9 mm² kablo, enerji iletiminde yüksek güvenlik ve performans sunmak üzere tasarlanmıştır. PVC izolasyonu, çok damarlı yapısı ve mekanik koruma sağlayan konsantrik bakır iletkeni ile endüstriyel tesislerden bina ana hatlarına kadar geniş bir kullanım alanına sahiptir. Hem yer altında hem de açık havada güvenle kullanılabilen bu kablo, zorlu koşullara karşı üstün dayanıklılık gösterir.

Teknik Detaylar

• İletken Yapısı: 3 adet 1.5 mm² kesitinde, Sınıf 1 (tek telli) elektrolitik tavlı bakır faz iletkeni.
• İzolasyon: Her bir damar, özel PVC (Polivinil Klorür) bileşiği ile izole edilmiştir. Damar renkleri standartlara uygundur.
• Dolgu: Damarlar arasındaki boşluklar, kabloya dairesel formunu veren özel bir PVC dolgu ile kaplanmıştır.
• Konsantrik İletken: Dolgu üzerine, 9 mm² toplam kesite sahip bakır teller ve bunları bir arada tutan bakır banttan oluşan konsantrik bir katman sarılmıştır. Bu katman hem topraklama (PE) hem de nötr (N) iletkeni (PEN) olarak veya sadece koruyucu ekranlama amacıyla kullanılabilir.
• Dış Kılıf: Kablo, UV ışınlarına ve dış etkenlere dayanıklı, siyah renkli, alev geciktirici özellikli PVC dış kılıf ile korunmaktadır.

Teknik Analiz

YVC7V (NYCY) kablonun en belirgin özelliği, konsantrik iletkenidir. Bu yapı, kabloya mükemmel mekanik koruma sağlar ve harici darbelere karşı direncini artırır. Aynı zamanda, topraklanmış bir metal ekran görevi görerek elektromanyetik alanların yayılmasını engeller ve hassas cihazların bulunduğu ortamlarda elektromanyetik uyumluluk (EMC) sağlar. PVC izolasyon ve kılıf, kimyasallara, neme ve yağa karşı iyi bir direnç sunarak kablonun ömrünü uzatır. 0.6/1 kV anma gerilimi, alçak gerilim güç dağıtım sistemleri için ideal olduğunu gösterir.

Teknik Özellikler

• Marka: Öznur Kablo
• Model: YVC7V (NYCY)
• Yapı: 3x1.5/9 mm²
• Standartlar: TS HD 603 S1, VDE 0276
• Anma Gerilimi (Uo/U): 0.6/1 kV
• Test Gerilimi (AC): 3.5 kV
• İletken Malzemesi: Bakır (Sınıf 1)
• İzolasyon Malzemesi: PVC
• Dış Kılıf Malzemesi: PVC
• Dış Kılıf Rengi: Siyah
• Maks. Çalışma Sıcaklığı: 70 °C
• Maks. Kısa Devre Sıcaklığı: 160 °C (max. 5 sn)
• Min. Bükülme Yarıçapı: 12 x Kablo Dış Çapı
• Yaklaşık Dış Çap: ~14.5 mm
• Yaklaşık Ağırlık: ~285 kg/km

Avantajlar

• Yüksek Mekanik Koruma: Konsantrik iletken sayesinde kazı ve darbelere karşı ekstra dayanıklıdır.
• Elektromanyetik Ekranlama: Harici sinyal girişimini önler ve sistem güvenliğini artırır.
• Çok Yönlü Kullanım: Toprak altı, kablo kanalı, dahili ve harici mekanlarda kullanıma uygundur.
• Maliyet Etkinliği: Ayrı bir topraklama kablosu çekme ihtiyacını ortadan kaldırarak işçilik ve malzeme maliyetini düşürebilir.
• Güvenilirlik: Öznur Kablo kalitesiyle uzun ömürlü ve stabil bir performans sunar.

Kullanım Alanları

Şebeke, aydınlatma ve güç dağıtım kablosu olarak; endüstriyel tesislerde, enerji santrallerinde, trafo merkezlerinde, toplu konut ve iş merkezlerinin ana besleme hatlarında, sokak aydınlatmalarında ve mekanik zorlanma riskinin olduğu her türlü alçak gerilim tesisatında güvenle kullanılır.

Lojistik Bilgileri

Ürün, projenizin ihtiyacına göre istenilen metrajda kesilerek makara veya kangal halinde sevk edilir.
Örnek 100 Metre Kangal: (U x G x Y Ağırlık): ~50cm x 50cm x 20cm, ~28.5 kg

Müşteri Notu

Sipariş vermeden önce projenizin gerektirdiği kablo kesitini ve tipini bir uzmana danışarak teyit ediniz. Kablo montajı için uygun kablo pabucu, ek mufu ve diğer aksesuarları kullanmanız sistemin uzun ömürlü olması için kritiktir.

Kutu İçeriği

Sipariş edilen metrajda tek parça Öznur 3x1.5/9 mm² YVC7V (NYCY) Kablo.

Montaj Rehberi

1. Montaj öncesi enerjinin kesildiğinden emin olun.
2. Kabloyu sererken minimum bükülme yarıçapına dikkat edin, ezilmesini önleyin.
3. Dış kılıfı ve izolasyonu soyarken iletkenlere zarar vermemek için uygun aletler kullanın.
4. Bağlantıları, uygun sıkma pensesi ve kablo pabucu kullanarak yapın.
5. Konsantrik iletkenin bağlantısını (PEN veya PE olarak) projenize uygun şekilde gerçekleştirin.
6. Montaj sonrası tüm bağlantıların sıkılığını ve izolasyonunu kontrol edin.
