Kısa Tanıtım

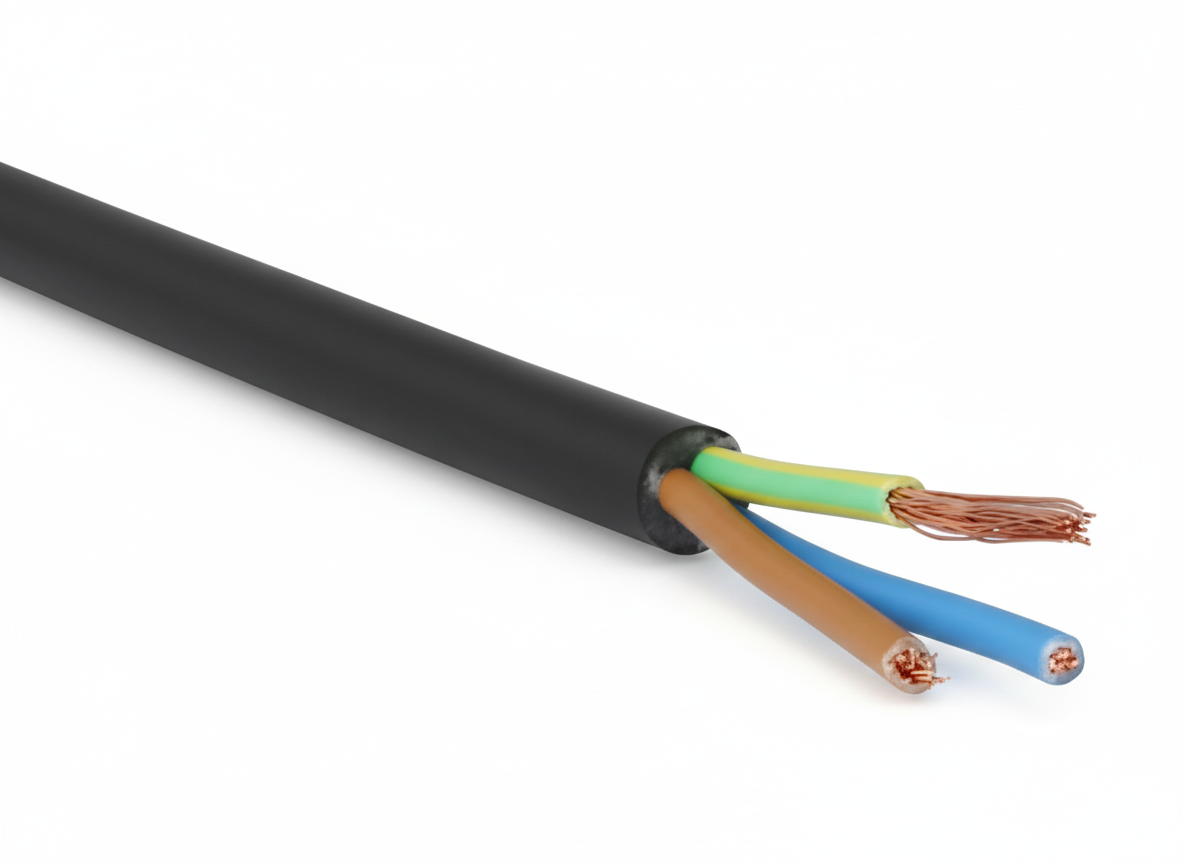

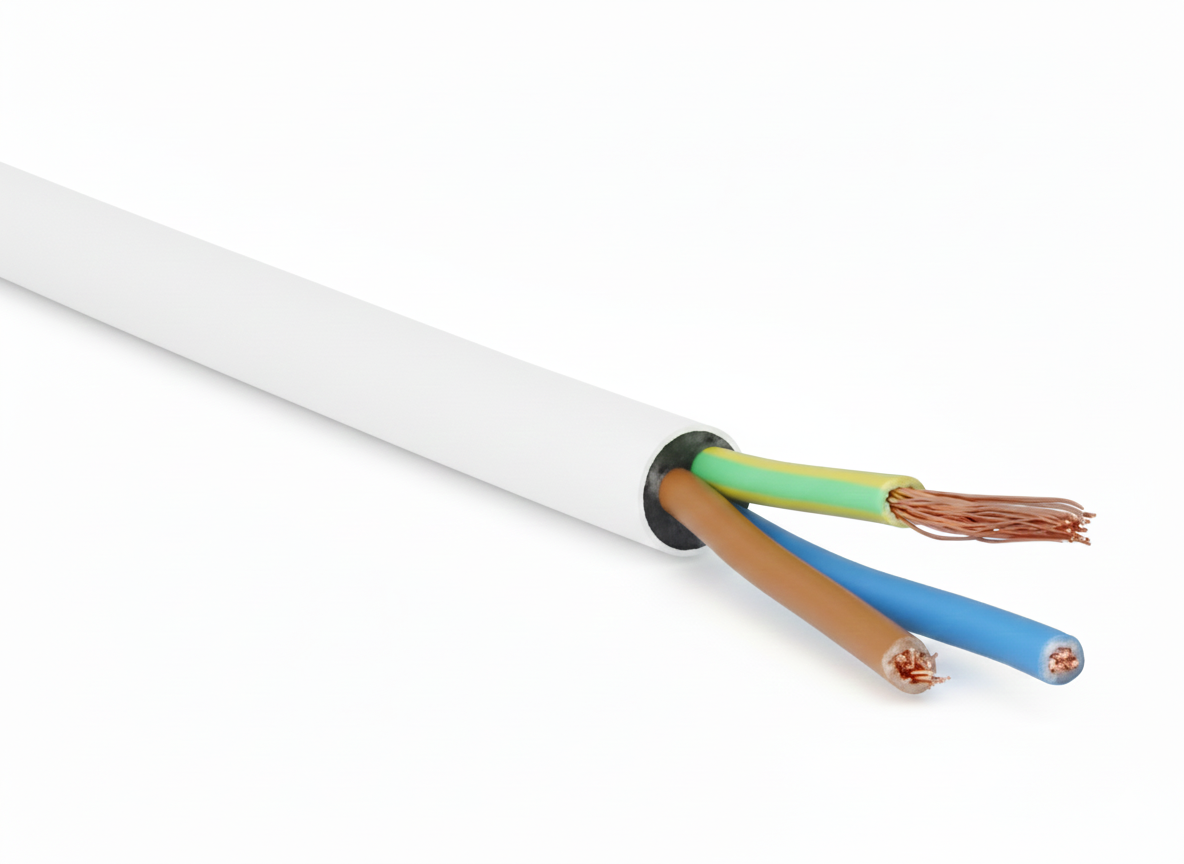

Öznur Kablo tarafından yüksek kalite standartlarında üretilen 3x10 mm² kesitli NYMHY (TTR) kablo, esnek yapısı ve dayanıklı PVC izolasyonu ile öne çıkar. İnce çok telli, bükülebilen bakır iletkenleri sayesinde zorlu ve dar alanlarda bile kolay montaj imkanı sunar. Ev, ofis ve endüstriyel alanlardaki düşük mekanik zorlamalı, taşınabilir cihaz bağlantıları ve uzatma kabloları için ideal ve güvenilir bir çözümdür.

Teknik Detaylar

• İletken: Sınıf 5, IEC 60228 standardına uygun, ince çok telli, elektrolitik tavlı bakır.
• İzolasyon: TS 9760 / HD 21.5 S3 standardına uygun, özel sentetik PVC (Polivinil Klorür) komponunt.
• Damar Renkleri: HD 308 S2 standardına uygun (Mavi, Kahverengi, Sarı/Yeşil).
• Dolgu: Damarların etrafında, kabloya dairesel form veren özel dolgu malzemesi.
• Dış Kılıf: Esnek, aşınmaya ve neme dayanıklı, alev geciktirici özellikli PVC komponunt.

Teknik Analiz

• Gerilim Sınıfı: 300/500 V (H05VV-F) anma gerilimi ile alçak gerilim sistemleri için uygundur.
• Maksimum Çalışma Sıcaklığı: +70 °C.
• Maksimum Kısa Devre Sıcaklığı: 160 °C (en fazla 5 saniye).
• Minimum Bükülme Yarıçapı: Kablo dış çapının yaklaşık 6 katı.
• Alev Geciktirme Performansı: IEC 60332-1-2 standardına uygun olarak alevin yayılmasını engeller.
• Akım Taşıma Kapasitesi: Montaj koşullarına ve ortam sıcaklığına bağlı olarak değişir, profesyonel hesaplama gerektirir.

Teknik Özellikler

Avantajlar

• Yüksek Esneklik: İnce çok telli yapısı sayesinde kolayca şekil alır ve montajı basitleştirir.
• Güvenilirlik: Kaliteli bakır iletkeni sayesinde düşük direnç ve yüksek akım taşıma kapasitesi sunar.
• Dayanıklılık: PVC dış kılıfı, kabloyu neme, yağa ve hafif mekanik darbelere karşı korur.
• Kolay Tanımlama: Standart renk kodlarına sahip damarlar, bağlantı hatalarını en aza indirir.
• Geniş Kullanım Alanı: Çok yönlü yapısı ile birçok farklı uygulamada kullanılabilir.

Kullanım Alanları

Kapalı, kuru ve nemli ortamlarda kullanıma uygundur. Başlıca kullanım alanları:

• Yüksek güç gerektiren ev aletleri (fırın, klima, su ısıtıcıları).
• Atölye ve sanayi tipi taşınabilir makineler.
• Profesyonel uzatma kabloları ve grup prizler.
• Şantiye ve panolardaki geçici besleme hatları.
• Düşük mekanik zorlamanın olduğu mobil cihaz bağlantıları.

Not: Toprak altına doğrudan döşemeye, açık havada kalıcı kullanıma ve ağır mekanik strese maruz kalacak alanlara uygun değildir.

Lojistik (100 Metre Kangal İçin Tahmini)

• Boyutlar (U x G x Y): ~ 50 cm x 50 cm x 25 cm
• Ağırlık: ~ 48 kg

Müşteri Notu

Sipariş vermeden önce, projenizin veya cihazınızın gerektirdiği kablo kesitini ve tipini doğru belirlediğinizden emin olunuz. Güç ihtiyacınıza uygun olmayan kablo seçimi, performans düşüklüğüne ve güvenlik risklerine yol açabilir. Emin değilseniz, bir elektrik uzmanına danışmanız tavsiye edilir.

Kutu İçeriği

1 x Öznur 3x10 mm² NYMHY / TTR Kablo (Siparişinizde belirttiğiniz metrajda, tek parça halinde gönderilir.)

Montaj Rehberi

1. Güvenlik: Montaja başlamadan önce elektrik devresinin enerjisini kesin.
2. Hazırlık: Kabloyu uygun uzunlukta kesin. Dış kılıfı, damar izolasyonlarına zarar vermeden, özel bir kablo soyucu ile dikkatlice soyun.
3. Bağlantı: Damar uçlarını, kullanılacak klemens veya terminale uygun şekilde hazırlayın. Bağlantıların sıkı ve güvenli olduğundan emin olun.
4. Kontrol: Montaj bittikten sonra, enerji vermeden önce bağlantıları ve izolasyonu tekrar kontrol edin.

⚠️ Uzman Montaj Uyarısı

Elektrik tesisatı işlemleri, ciddi yaralanma ve maddi hasar riski taşır. Bu ürünün montajı, yalnızca yetkili ve kalifiye bir elektrik teknisyeni tarafından, geçerli yerel ve ulusal elektrik yönetmeliklerine uygun olarak yapılmalıdır. Hatalı montaj can ve mal güvenliğiniz için tehlike oluşturabilir.
