Kısa Tanıtım

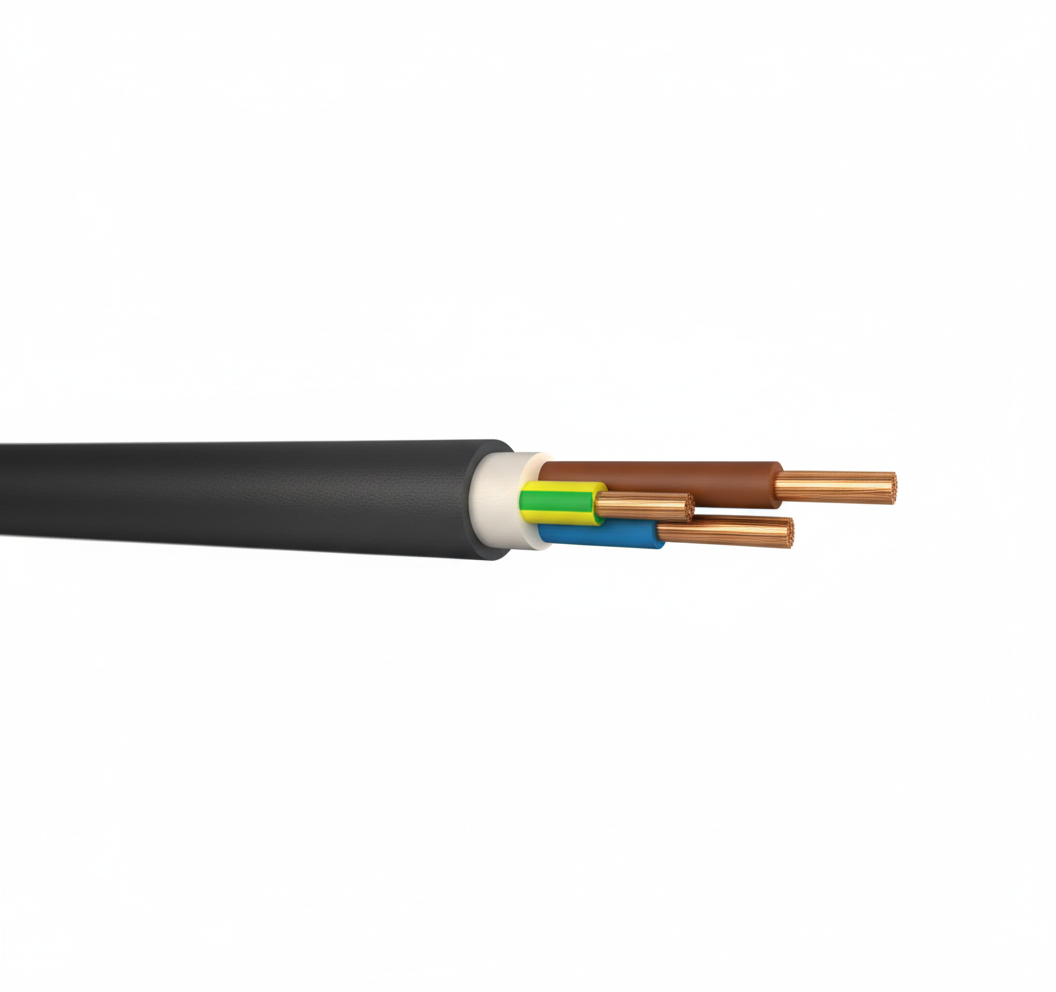

Öznur Kablo tarafından üretilen 3x10 mm² kesitindeki YVV (NYY) tipi bu kablo, alçak gerilim enerji dağıtım sistemlerinin temel taşıdır. Yüksek iletkenliğe sahip saf bakır damarları, dayanıklı PVC izolasyonu ve dış kılıfı ile endüstriyel tesislerden konutlara kadar geniş bir yelpazede güvenilir ve uzun ömürlü bir performans sunar. Zorlu koşullara karşı dayanıklılığı ve uluslararası standartlara uygunluğu ile projeleriniz için ideal bir çözümdür.

Teknik Detaylar

• Marka: Öznur Kablo
• Tip: YVV (Türkiye Standardı) / NYY (Uluslararası VDE Standardı)
• İletken Malzemesi: Elektrolitik Tavlı Bakır
• İletken Yapısı: Sınıf 1 (Tek Telli) veya Sınıf 2 (Bükülü Çok Telli)
• Damar Sayısı: 3
• Kesit Alanı: 10 mm²
• İzolasyon Malzemesi: PVC (Polivinil Klorür)
• Dolgu Kılıf: PVC veya Kauçuk Esaslı Dolgu
• Dış Kılıf Malzemesi: PVC
• Standartlar: TS HD 603 S1, VDE 0276

Teknik Analiz

3x10 Anlamı: Kablo, her biri 10 mm² kesit alanına sahip 3 adet bakır damardan oluşur. Bu yapı, trifaze (üç fazlı) sistemlerde (R, S, T fazları) veya monofaze (tek fazlı) sistemlerde (Faz, Nötr, Toprak) kullanım için uygundur.

PVC İzolasyon ve Kılıf: PVC malzeme, kabloya mükemmel elektriksel yalıtım sağlar. Aynı zamanda neme, yağa, kimyasallara ve aşınmaya karşı fiziksel koruma sunarak kablonun hem iç hem de dış mekanlarda güvenle kullanılabilmesini sağlar.

Bakır İletken: Yüksek saflıktaki bakır iletken, düşük elektriksel direnç gösterir. Bu sayede enerji kayıplarını minimize eder, verimli bir güç iletimi sağlar ve ısınmayı önler.

Teknik Özellikler

• Anma Gerilimi (Uo/U): 0.6/1 kV
• Test Gerilimi (AC): 3.5 kV
• Maksimum Çalışma Sıcaklığı: 70 °C
• Maksimum Kısa Devre Sıcaklığı: 160 °C (en fazla 5 sn)
• Minimum Bükülme Yarıçapı: 12 x Kablo Dış Çapı
• Akım Taşıma Kapasitesi (Toprakta): ~70 A (Değişkenlik gösterebilir)
• Akım Taşıma Kapasitesi (Havada): ~57 A (Değişkenlik gösterebilir)
• Dış Kılıf Renk Seçenekleri: Siyah (Standart), Gri (Opsiyonel)
• Damar Renkleri (Standart): Kahverengi, Siyah, Gri veya Mavi, Kahverengi, Sarı/Yeşil

Avantajlar

• Yüksek İletkenlik: Saf bakır iletken sayesinde minimum enerji kaybı.
• Dayanıklılık: PVC dış kılıf, mekanik darbelere ve çevresel faktörlere karşı üstün koruma sağlar.
• Güvenlik: Alev geciktirici PVC malzeme ve yüksek yalıtım özellikleri ile güvenli kullanım.
• Esneklik: Kolay işlenebilir yapısı ile montaj kolaylığı sunar.
• Uzun Ömür: Kaliteli malzeme yapısı sayesinde uzun yıllar sorunsuz performans.
• Standartlara Uygunluk: Ulusal ve uluslararası standartlara uygun üretilmiştir.

Kullanım Alanları

Bu kablo, mekanik zorlamanın olmadığı kuru, nemli ve ıslak mekanlarda; şebeke, aydınlatma ve güç dağıtım kablosu olarak kullanılır. Başlıca kullanım yerleri:

• Fabrikalar ve endüstriyel tesisler
• Atölyeler ve imalathaneler
• Konut ve ticari binaların ana kolon hatları
• Dahili ve harici tesisatlar (sıva altı, sıva üstü)
• Toprak altı (kablo kanalı veya koruyucu kılıf içinde)
• Enerji santralleri ve şalt sahaları

Lojistik (100 Metre Makara İçin Tahmini)

• Genişlik (U): ~50 cm
• Derinlik (G): ~50 cm
• Yükseklik (Y): ~25 cm
• Ağırlık: ~58 kg

Müşteri Notu

Kablo kesiti seçimi, hattın uzunluğuna, çekilecek güce (akıma) ve montaj şekline göre değişkenlik gösterir. Projenizin gereksinimleri için bir elektrik mühendisine veya yetkili bir teknisyene danışmanız, sistemin doğru ve güvenli çalışması için kritik öneme sahiptir. Yanlış kesit seçimi aşırı ısınmaya ve yangın riskine neden olabilir.

Kutu İçeriği

Siparişinizde belirttiğiniz metre kadar, tek parça halinde Öznur 3x10 YVV/NYY Kablo gönderilmektedir. (Örn: 50 adet sipariş için 50 metre tek parça kablo).

Montaj Rehberi

1. Güvenlik: Montaja başlamadan önce enerjinin kesildiğinden kesinlikle emin olun.
2. Hazırlık: Kabloyu döşeyeceğiniz hattı temizleyin ve engelleri kaldırın.
3. Kesim: Kabloyu uygun uzunlukta, özel bir kablo makası ile kesin.
4. Soyma: Dış kılıfı ve damar izolasyonlarını, iletkene zarar vermeden uygun bir soyucu ile soyun.
5. Bağlantı: İletkenleri, kullanılacak klemens veya terminale sıkıca ve doğru şekilde bağlayın. Gevşek bağlantı arklanmaya ve ısınmaya neden olur.
6. Sabitleme: Kabloyu, kroşeler veya kablo kanalları kullanarak tesisat yönetmeliklerine uygun aralıklarla sabitleyin.
