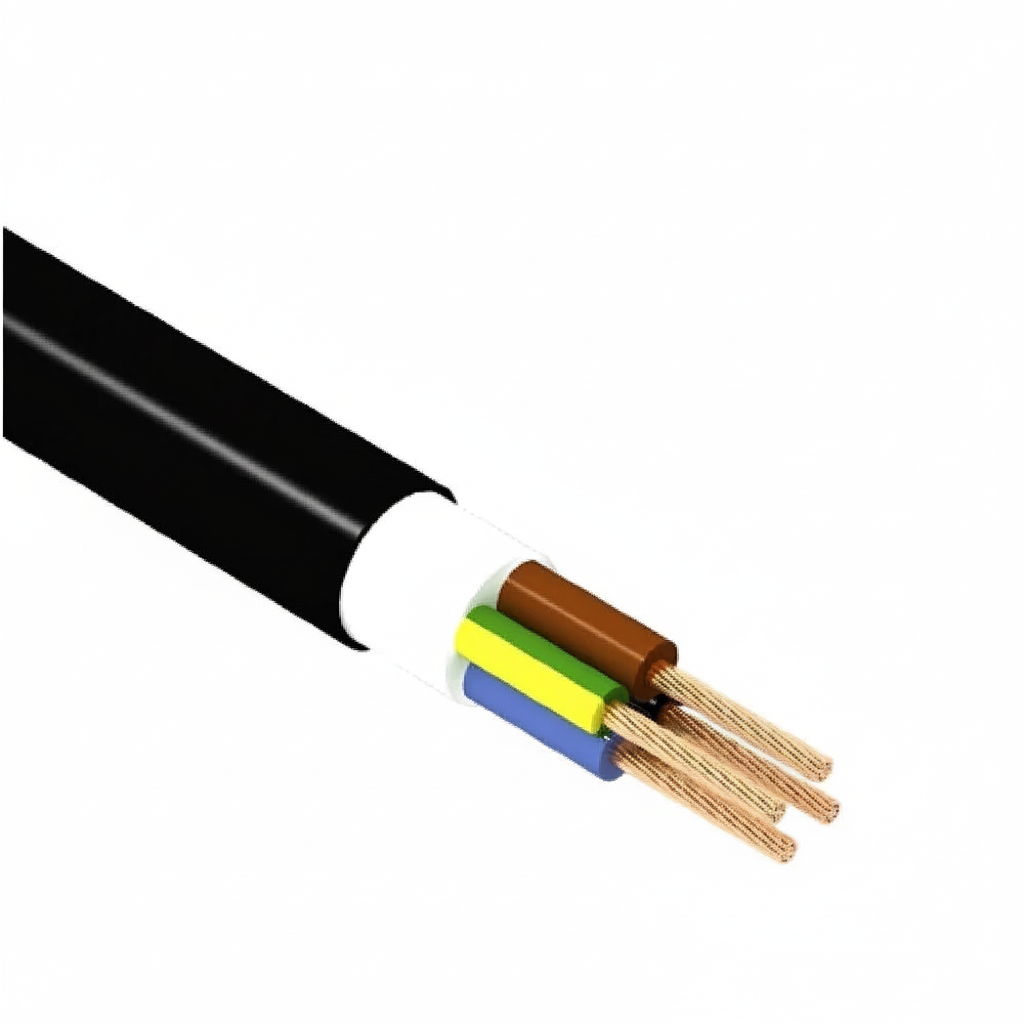

Öznur 3x120+70 PVC İzoleli, Çok Damarlı, İnce Çok Telli Bakır Bükülebilen Bakır İletkenli Kablolar (NYMHY / TTR)

Kısa Tanıtım

Öznur Kablo tarafından üretilen 3x120+70 mm² kesitindeki NYMHY (TTR) tipi bu esnek kablo, yüksek akım taşıma kapasitesi ve üstün bükülebilirlik özellikleriyle endüstriyel uygulamalar için ideal bir çözümdür. İnce çok telli, tavlı bakır iletkenleri sayesinde zorlu kurulum koşullarında bile kolaylık sağlar. PVC dış kılıfı, kabloyu mekanik darbelere, neme ve çevresel faktörlere karşı korur.

Teknik Detaylar

• Marka: Öznur Kablo
• Tip: NYMHY / H07VV-F (TTR)
• Yapı: Çok damarlı, ince çok telli, esnek
• İletken Malzemesi: Elektrolitik Tavlı Bakır (Sınıf 5)
• İzolasyon: PVC (Polivinil Klorür)
• Dış Kılıf: PVC (Polivinil Klorür), genellikle Gri veya Siyah
• Damar Sayısı: 3 Faz + 1 Nötr/Toprak
• Kesit: 3 x 120 mm² + 1 x 70 mm²

Teknik Analiz

Bu kablo, 3 adet 120 mm²'lik faz iletkeni ve 1 adet 70 mm²'lik nötr veya topraklama iletkeninden oluşur. Sınıf 5 yapısındaki ince çok telli bakır iletkenler, kabloya mükemmel bir esneklik kazandırarak dar alanlarda, hareketli sistemlerde ve makine bağlantılarında montaj kolaylığı sunar. 0.6/1 kV anma gerilimi, alçak gerilim endüstriyel güç dağıtım sistemleri için uygun olduğunu gösterir. PVC izolasyon ve kılıf, standart çalışma koşullarında güvenilir elektriksel yalıtım ve mekanik koruma sağlar. Yüksek akım taşıma kapasitesi, büyük motorların, endüstriyel makinelerin ve güç panolarının beslenmesi için idealdir.

Teknik Özellikler

• Standartlar: TS HD 21.5 S3, VDE 0250
• Anma Gerilimi (Uo/U): 0.6/1 kV
• Test Gerilimi: 3.5 kV AC
• İletken Sınıfı: Sınıf 5 (İnce Çok Telli, Bükülgen) - IEC 60228
• İzolasyon Malzemesi: PVC (TI1)
• Dış Kılıf Malzemesi: PVC (TM1)
• Çalışma Sıcaklığı (Maks.): +70 °C
• Çalışma Sıcaklığı (Min.): -5 °C (Sabit tesisatta -30 °C)
• Kısa Devre Sıcaklığı (Maks.): 160 °C (en fazla 5 sn)
• Yaklaşık Dış Çap: ~52.5 mm
• Yaklaşık Kablo Ağırlığı: ~5150 kg/km
• Minimum Bükülme Yarıçapı: 6 x Dış Çap
• Damar Renkleri: Kahverengi, Siyah, Gri, Mavi (veya Sarı/Yeşil)
• Dış Kılıf Renk Opsiyonları: Gri (standart), Siyah (isteğe bağlı)

Avantajlar

• Yüksek Esneklik: Kolay şekil alır ve montajı basittir.
• Güçlü Akım Kapasitesi: Yüksek güç gerektiren sistemler için idealdir.
• Dayanıklı Dış Kılıf: Aşınma, nem ve yağa karşı koruma sağlar.
• Güvenilir Performans: Öznur Kablo kalitesi ve standartlara uygunluk.
• Geniş Uygulama Alanı: Endüstriyel ve ticari projelerde çok yönlü kullanım.

Kullanım Alanları

• Fabrika ve endüstriyel tesislerin güç dağıtım hatları
• Büyük sanayi makineleri ve motor bağlantıları
• Şantiye panoları ve mobil ekipman beslemeleri
• Jeneratör ve trafo arası alçak gerilim bağlantıları
• Mekanik zorlanmanın az olduğu kuru, nemli ve ıslak mekanlar
• Geçici tesisatlar ve organizasyonlar (fuar, konser vb.)

Lojistik Bilgileri

Bu ürün metre ile satılmaktadır. Belirtilen ağırlık (örn: 5150 kg/km) 1000 metrelik birim içindir. Siparişleriniz, talep ettiğiniz metraja göre makaraya sarılı olarak veya kangal halinde gönderilir. Büyük metrajlı siparişler ahşap makaralarla sevk edilir.

Müşteri Notu

Kablo kesiti seçimi yaparken projenizin gerektirdiği akım taşıma kapasitesi, gerilim düşümü ve mekanik dayanıklılık gibi faktörleri göz önünde bulundurunuz. Kurulum öncesinde ilgili elektrik yönetmeliklerini ve standartlarını kontrol etmeniz önemle tavsiye edilir.

Kutu İçeriği

Siparişiniz, belirttiğiniz metre kadar tek parça halinde Öznur 3x120+70 mm² NYMHY Kablo içerir. Ürün, nakliye koşullarına uygun olarak paketlenir.

Montaj Rehberi

Montaj işlemi yalnızca yetkili ve kalifiye elektrik teknisyenleri tarafından yapılmalıdır. Kabloyu keskin kenarlardan, ezilmekten ve aşırı gerilmekten koruyunuz. Bağlantı noktalarında uygun kesitte ve tipte kablo pabuçları ve sıkma aletleri kullanınız. İzolasyonun zarar görmemesine özen gösteriniz.
