Kısa Tanıtım

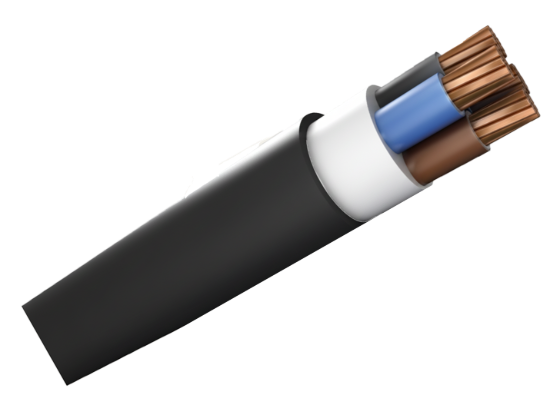

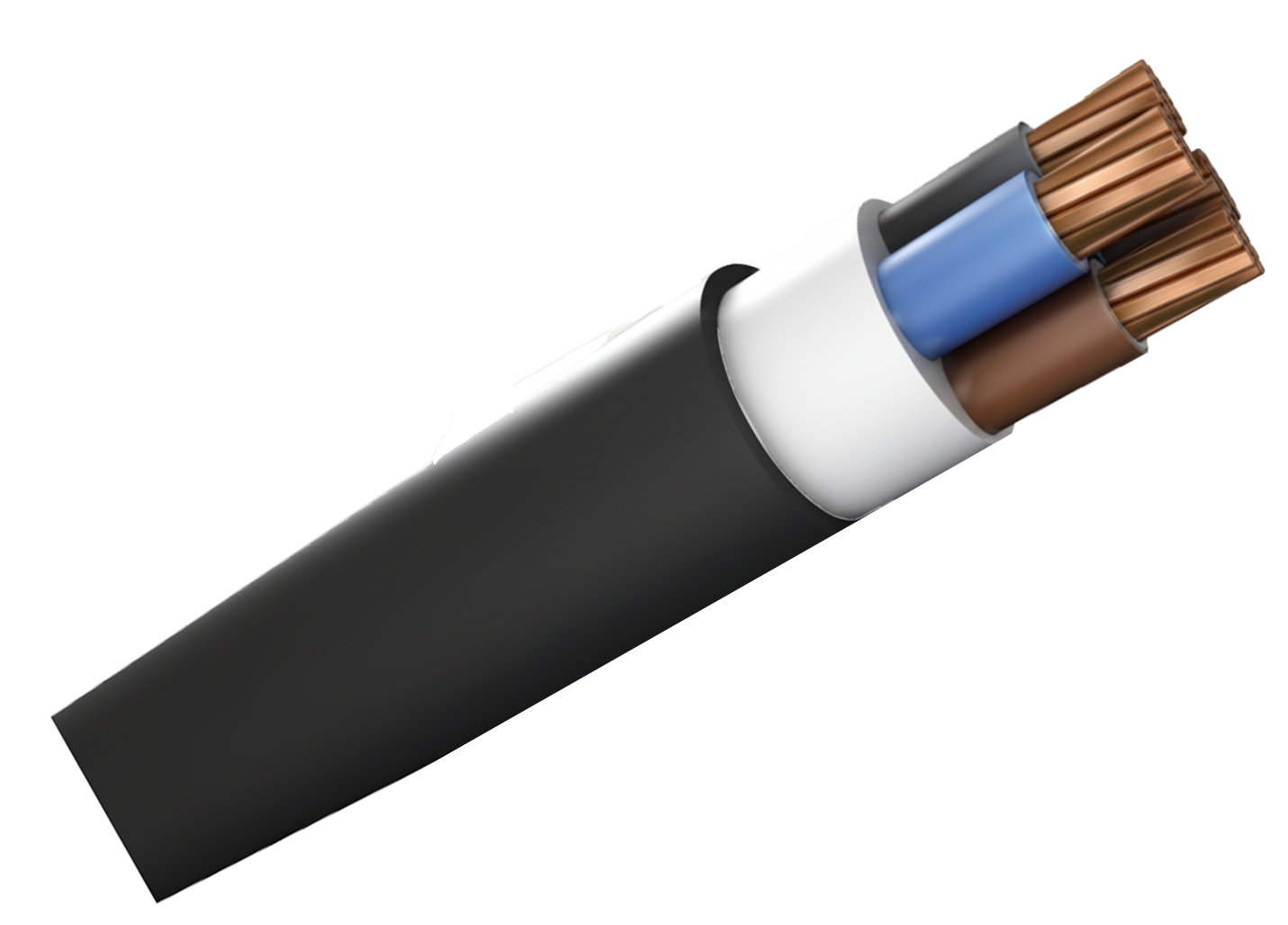

Öznur Kablo tarafından üretilen 3x120+70 mm² kesitli YVV (NYY) tipi bu güç kablosu, yüksek akım taşıma kapasitesi ve dayanıklılığı ile endüstriyel tesisler, enerji dağıtım şebekeleri ve büyük ölçekli projeler için ideal bir çözümdür. PVC izolasyonu ve dış kılıfı sayesinde zorlu çevre koşullarına, neme ve mekanik etkilere karşı üstün koruma sağlar. Güvenilir ve uzun ömürlü bir enerji iletimi için tasarlanmıştır.

Teknik Detaylar

• Kablo Tipi: YVV (TS HD 603 S1) / NYY (VDE 0276)
• Yapısı: Bakır İletken / PVC İzole / PVC Dolgu / PVC Dış Kılıf
• İletken Malzemesi: Elektrolitik Tavlı Bakır, Sınıf 2 (Çok Telli)
• Kesit: 3 x 120 mm² (Faz) + 1 x 70 mm² (Nötr)
• Anma Gerilimi (Uo/U): 0.6/1 kV
• Test Gerilimi (AC): 3.5 kV
• İzolasyon Malzemesi: PVC (Polivinil Klorür) - TI1
• Dış Kılıf Malzemesi: PVC (Polivinil Klorür) - TM1
• Dış Kılıf Rengi: Siyah

Teknik Analiz

• Maks. Çalışma Sıcaklığı: 70 °C
• Maks. Kısa Devre Sıcaklığı: 160 °C (max. 5 sn.)
• Min. Bükülme Yarıçapı: 12 x Kablo Dış Çapı (D)
• Alev Geciktirme: IEC 60332-1-2 & TS EN 60332-1-2
• Akım Taşıma Kapasitesi (Havada, 30°C): ~286 A
• Akım Taşıma Kapasitesi (Toprakta, 20°C): ~341 A
• Standartlar: TS HD 603 S1, VDE 0276, IEC 60502-1
• Damar Renkleri: HD 308 S2 (Kahverengi, Siyah, Gri, Mavi)

Teknik Özellikler

Avantajlar

• Yüksek Performans: Güçlü bakır iletkenleri sayesinde düşük enerji kaybı ve yüksek verimlilik.
• Dayanıklılık: PVC dış kılıfı, aşınma, nem, yağ ve kimyasallara karşı mükemmel koruma sağlar.
• Güvenlik: Alev geciktirici özelliği ile yangın riskini azaltır.
• Esnek Kurulum: Çok telli yapısı, tek telli kablolara göre daha kolay şekil almasını sağlar.
• Uzun Ömür: Kaliteli malzeme kullanımı sayesinde uzun yıllar sorunsuz çalışma garantisi.

Kullanım Alanları

Mekanik zorlamanın olmadığı, dahili ve harici tüm alçak gerilim tesisatlarında kullanılır:

• Fabrika ve endüstriyel tesisler
• Şebeke ve aydınlatma dağıtımı
• Güç santralleri ve şalt sahaları
• Toprak altı kablo kanalları
• Büyük ticari binalar ve konut projeleri
• Tatlı su ve nemli ortamlarda

Lojistik Bilgileri

• Ambalaj: Ahşap Makara
• Satış Birimi: Metre
• Sevkiyat: Sipariş edilen miktar, standart makara boylarına göre tek parça halinde veya en az sayıda parça ile gönderilir.
• Not: Yüksek ağırlık nedeniyle nakliye için özel düzenlemeler gerekebilir.

Müşteri Notu

Sipariş vermeden önce projenizin gerektirdiği kablo kesitini ve tipini bir elektrik mühendisine veya yetkili bir teknisyene danışarak doğrulamanız önemle tavsiye edilir. Ürün, metre bazında satılmakta olup iadesi özel koşullara tabidir.

Kutu İçeriği

Siparişiniz, ahşap makaraya sarılı olarak, belirttiğiniz metre uzunluğunda tek parça Öznur 3x120+70 mm² YVV (NYY) Kablo içerir.

Montaj Rehberi

1. Hazırlık: Kablo güzergahını temizleyin ve keskin kenarların olmadığından emin olun.
2. Çekme: Kabloyu çekerken makarayı kullanarak ve kabloyu burkmadan ilerleyin. Minimum bükülme yarıçapı kuralına uyun.
3. Soyma: Dış kılıfı ve damar izolasyonunu, iletkene zarar vermeyecek uygun bir kablo soyma aleti ile soyun.
4. Bağlantı: Kablo uçlarına uygun kesitte ve tipte (bakır) kablo pabuçları takın. Pabuçları hidrolik veya mekanik sıkma pensesi ile doğru torkta sıkın.
5. İzolasyon: Bağlantı noktalarını ısıyla daralan makaron veya kaliteli izole bant ile yalıtarak nem ve korozyona karşı koruyun.

⚠️ Uzman Montaj Uyarısı

Bu ürün, yüksek gerilim ve akım taşıyan bir elektrik malzemesidir. Montajı, can ve mal güvenliği açısından tehlikeli olabilir. Kurulumun yalnızca yetkili, sertifikalı elektrik teknisyenleri veya mühendisleri tarafından, ilgili yerel ve ulusal elektrik yönetmeliklerine uygun olarak yapılması zorunludur. Hatalı montaj; yangın, elektrik çarpması ve ciddi maddi hasarlara yol açabilir.
