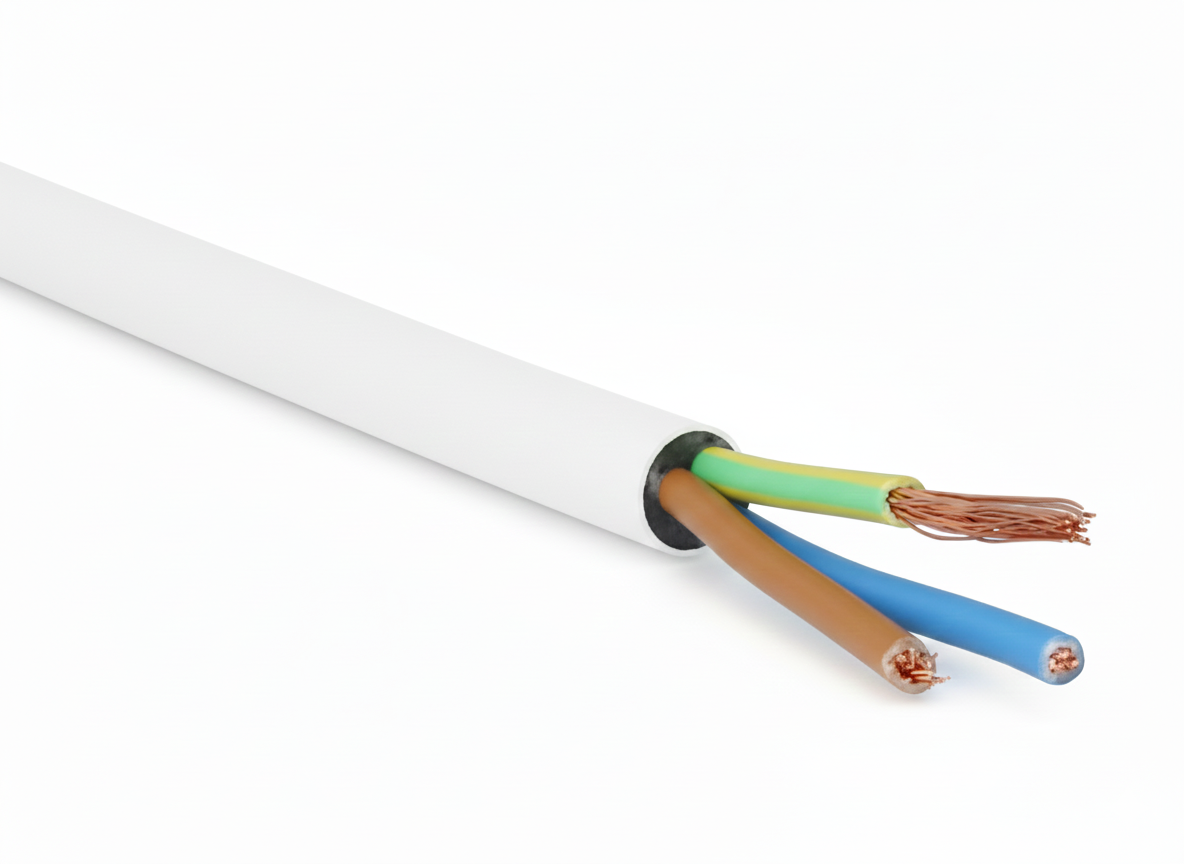

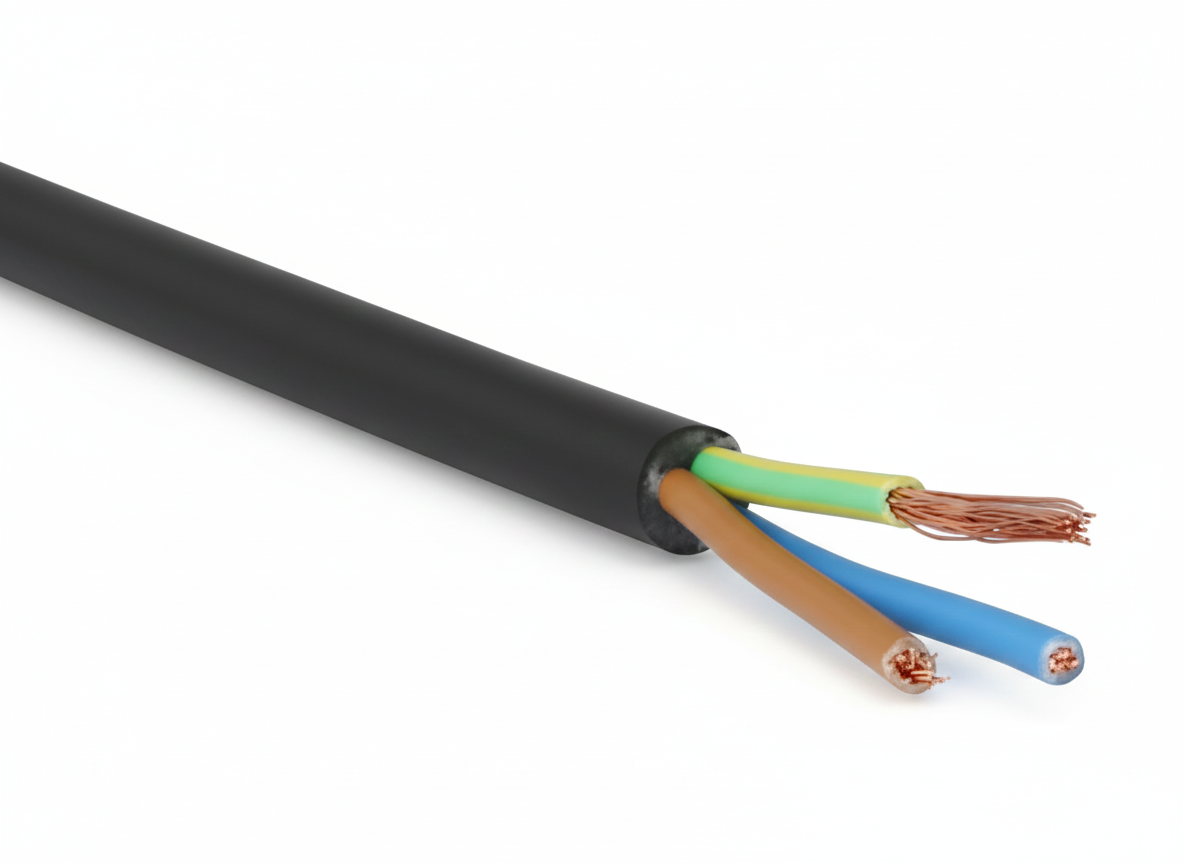

Öznur 3x120 PVC İzoleli, Çok Damarlı, İnce Çok Telli Bakır Bükülebilen Bakır İletkenli Kablolar (NYMHY / TTR)

Kısa Tanıtım

Öznur Kablo tarafından üretilen 3x120 mm² kesitindeki NYMHY (TTR) tipi bu kablo, yüksek akım taşıma kapasitesini üstün esneklik ile birleştiren, endüstriyel ve ticari uygulamalar için tasarlanmış profesyonel bir güç kablosudur. İnce çok telli, bükülebilen bakır iletken yapısı sayesinde zorlu kurulum alanlarında bile kolay montaj imkanı sunar. PVC izolasyonu ve dış kılıfı ile mekanik darbelere, neme ve çevresel etkilere karşı güvenilir koruma sağlar.

Teknik Detaylar

• İletken Malzemesi: Elektrolitik, tavlı, ince çok telli bükülgen bakır (IEC 60228, Sınıf 5).
• İzolasyon Malzemesi: Özel formüle edilmiş Polivinil Klorür (PVC) bileşiği.
• Damar Dizilimi: 3 adet izoleli damar, dolgu malzemesi ile birlikte bükülerek bir araya getirilmiştir.
• Dış Kılıf: Esnek, aşınmaya ve neme dayanıklı PVC bileşiği.
• Renk Seçenekleri: Dış kılıf genellikle Beyaz veya Gri renktedir. Stok durumuna göre gönderim yapılır.
• Damar Renkleri: Standartlara uygun olarak Kahverengi, Siyah, Gri.

Teknik Analiz

3x120 mm² kesit, bu kablonun çok yüksek güç gerektiren ana besleme hatları, büyük motorlar ve endüstriyel makineler için uygun olduğunu gösterir. Sınıf 5 bükülgen iletken yapısı, rijit (som) iletkenli kablolara kıyasla montaj esnasında büyük kolaylık sağlar, dar dönüşlerde ve hareketli uygulamalarda kablo ömrünü uzatır. PVC izolasyon ve kılıf, 70°C'ye kadar olan çalışma sıcaklıklarında stabil performans sunarak geniş bir kullanım alanı yelpazesi için güvenilirlik sağlar.

Teknik Özellikler

• Kablo Tipi: NYMHY / H07VV-F (TTR)
• Kesit: 3 x 120 mm²
• Anma Gerilimi (Uo/U): 0.6/1 kV
• Test Gerilimi (AC): 3.5 kV
• Maks. Çalışma Sıcaklığı: 70°C
• Maks. Kısa Devre Sıcaklığı: 160°C (max. 5 sn)
• Yaklaşık Dış Çap: ~48.5 mm
• Yaklaşık Ağırlık: ~10950 kg/km
• Min. Bükülme Yarıçapı: 8 x Kablo Dış Çapı
• İlgili Standartlar: TS 9760 HD 21.5 S3, VDE 0281

Avantajlar

• Yüksek Akım Kapasitesi: 120 mm² kesit ile en zorlu güç ihtiyaçlarını karşılar.
• Üstün Esneklik: Sınıf 5 iletken sayesinde kolay şekil alır ve montajı basittir.
• Dayanıklı Yapı: PVC dış kılıf, yağa, neme ve aşınmaya karşı koruma sağlar.
• Güvenilir Marka: Öznur Kablo kalitesi ve güvencesiyle üretilmiştir.
• Geniş Uygulama Alanı: Mobil ve sabit sistemlerde güvenle kullanılabilir.

Kullanım Alanları

Mekanik zorlanmanın az olduğu, kuru, nemli ve ıslak yerlerde kullanıma uygundur. Özellikle aşağıdaki alanlarda tercih edilir:

• Fabrika ve atölyelerdeki büyük güç gerektiren makinelerin enerji beslemesinde.
• Ana dağıtım panoları ve tali panolar arasındaki bağlantılarda.
• Şantiye panoları ve mobil ekipmanların (jeneratör, kompresör) bağlantılarında.
• Yüksek güçlü motor ve pompa sistemlerinde.
• Geçici enerji ihtiyacı olan organizasyon ve fuar alanlarında.

Lojistik Bilgileri

Bu kablo, yüksek ağırlığı ve hacmi nedeniyle genellikle ahşap veya metal makaralar üzerinde sevk edilir. Lojistik detayları sipariş edilen metraja göre değişiklik gösterir.

• Paketleme: Ahşap Makara
• Örnek Ağırlık (100m): Yaklaşık 1100 kg
• Örnek Makara Boyutu (U x G x Y): Metraja bağlı olarak değişir, genellikle 120cm x 120cm x 80cm civarındadır.

Müşteri Notu

Kablo kesiti seçimi, projenizin güç ihtiyacına, mesafeye ve gerilim düşümü hesaplarına göre yapılmalıdır. Sipariş vermeden önce bir elektrik mühendisine veya yetkili bir teknisyene danışmanız, sisteminizin güvenliği ve verimliliği için önemle tavsiye edilir. Bu kablo, doğrudan toprak altına gömülerek kullanıma uygun değildir.

Kutu İçeriği

Siparişinizde belirttiğiniz metrajda, tek parça halinde makaraya sarılmış 1 x Öznur 3x120 mm² NYMHY (TTR) Kablo.

Montaj Rehberi

1. Montaja başlamadan önce enerjinin tamamen kesildiğinden emin olun.
2. Kabloyu kesmek için uygun bir kablo makası kullanın.
3. Dış kılıfı ve damar izolasyonunu, iletkene zarar vermeden uygun bir soyucu ile soyun.
4. Bağlantı noktalarında, 120 mm² kesite uygun, kaliteli kablo pabuçları (SKP) kullanın.
5. Pabuçları kabloya sıkmak için mutlaka hidrolik sıkma pensesi kullanın.
6. Minimum bükülme yarıçapı kuralına uyarak kabloya hasar vermekten kaçının.
7. Faz bağlantılarının (R, S, T) doğru yapıldığını kontrol edin.
