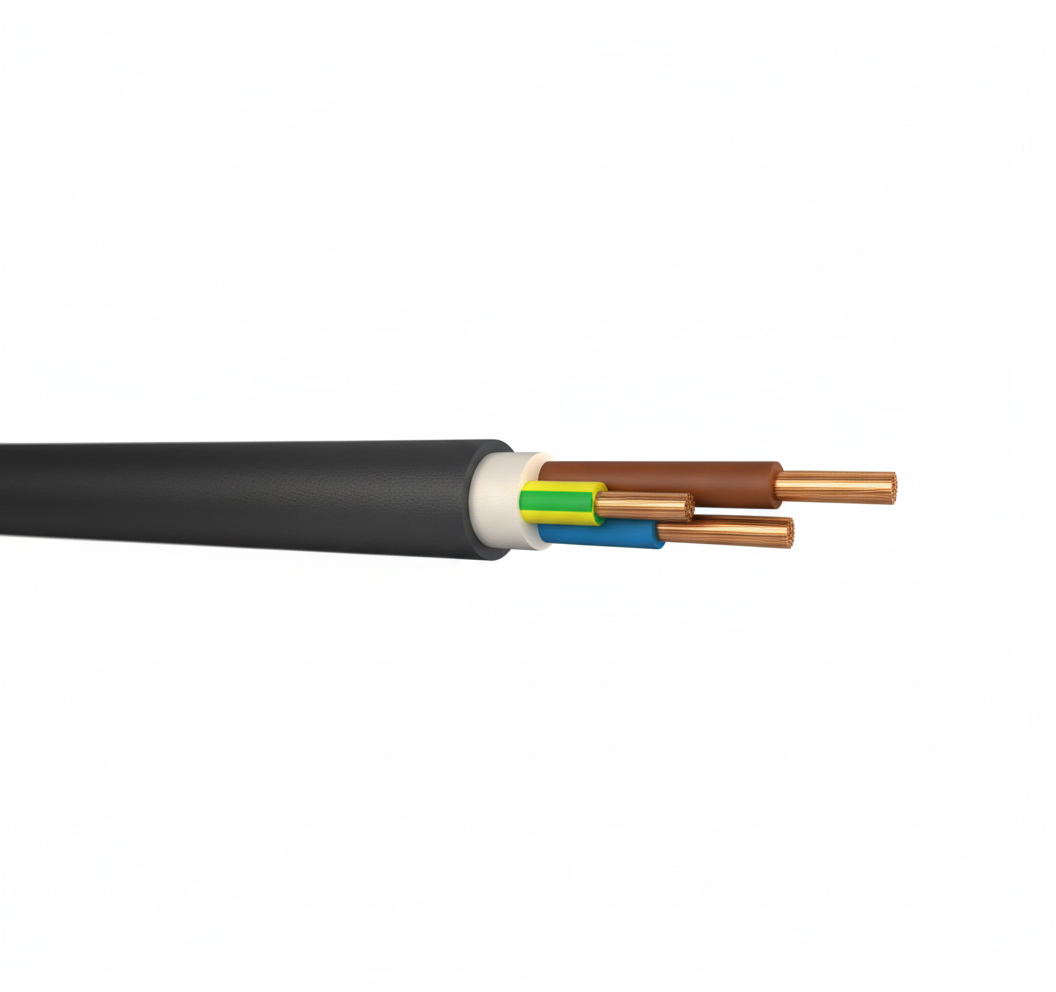

Öznur 3X120 PVC İzoleli, Tek Damarlı, Bir veya Çok Telli Bakır İletkenli Kablolar (YVV/NYY)

Kısa Tanıtım

Öznur Kablo tarafından üretilen 3X120 mm² YVV/NYY, endüstriyel tesisler ve enerji dağıtım ağları için tasarlanmış yüksek performanslı bir alçak gerilim enerji kablosudur. PVC izolasyonu ve dış kılıfı sayesinde zorlu çevre koşullarına karşı üstün koruma sağlarken, çok telli bakır iletkenleri ile esnek bir montaj ve mükemmel akım taşıma kapasitesi sunar. Güvenilirlik ve dayanıklılığı bir araya getiren bu kablo, enerji iletim projeleriniz için ideal bir çözümdür.

Teknik Detaylar

• Kablo Tipi: YVV (TSE Standardı) / NYY (VDE Standardı)
• Yapısı: 3 Damarlı, her damar 120 mm² kesitinde
• İletken Malzemesi: Elektrolitik Tavlı Bakır, Sınıf 2 (Çok Telli, Bükülü)
• İzolasyon Malzemesi: PVC (Polivinil Klorür)
• Dış Kılıf Malzemesi: PVC (Polivinil Klorür), Siyah (UV ışınlarına dayanıklı)
• Anma Gerilimi (Uo/U): 0.6/1 kV
• Test Gerilimi: 3.5 kV AC
• Standartlar: TS HD 603 S1, VDE 0276

Teknik Analiz

Bu kablo, 120 mm²'lik geniş kesiti sayesinde yüksek akım taşıma kapasitesine sahiptir ve büyük güç gerektiren sistemler için uygundur. Sınıf 2 çok telli bakır yapısı, kabloya esneklik kazandırarak montaj sırasında kolaylık sağlar. PVC izolasyon ve kılıf, kabloyu neme, yağa, kimyasallara ve mekanik darbelere karşı korur. Siyah dış kılıf, güneşin UV etkilerine karşı direnç göstererek dış mekan ve toprak altı uygulamalarında uzun ömürlü kullanım imkanı tanır. 0.6/1 kV gerilim sınıfı, alçak gerilim şebekelerinde güvenle kullanılmasını sağlar.

Teknik Özellikler

• Maks. Çalışma Sıcaklığı: 70 °C
• Maks. Kısa Devre Sıcaklığı: 160 °C (max. 5 sn)
• Min. Bükülme Yarıçapı: 12 x Kablo Dış Çapı
• Yaklaşık Dış Çap: ~44.0 mm
• Yaklaşık Ağırlık: ~3650 kg/km
• Akım Taşıma Kapasitesi (Toprakta): ~315 A
• Akım Taşıma Kapasitesi (Havada): ~350 A
• Damar Renkleri: Kahverengi, Siyah, Gri (Standart faz renkleri)

Avantajlar

• Yüksek İletkenlik: Saf bakır iletkenler sayesinde minimum enerji kaybı.
• Dayanıklılık: Zorlu şartlara dayanıklı PVC dış kılıf.
• Güvenlik: Yüksek izolasyon direnci ve alev geciktirici özellik.
• Esneklik: Çok telli yapısı ile kolay döşeme ve montaj.
• Uzun Ömür: UV ışınlarına ve korozyona karşı yüksek direnç.

Kullanım Alanları

Bu kablo, güç merkezlerinden büyük tüketicilere enerji taşımak için idealdir. Başlıca kullanım alanları:

• Fabrika ve endüstriyel tesisler
• Enerji dağıtım şebekeleri (toprak altı, kablo kanalı)
• Şantiye ve inşaat alanları
• Büyük ticari binalar ve alışveriş merkezleri
• Güç santralleri ve trafo merkezleri

Lojistik Bilgileri

Ürün metre bazında satılmaktadır. Siparişiniz tek parça halinde makaraya sarılı olarak gönderilir.
Ağırlık: Yaklaşık 3.65 kg/metre.

Müşteri Notu

Akım taşıma kapasiteleri ortam sıcaklığına ve döşeme şekline göre değişiklik gösterebilir. Projeniz için en uygun kablo kesitini belirlemek amacıyla lütfen yetkili bir elektrik mühendisine danışınız. Belirtilen teknik değerler üretici verileridir.

Kutu İçeriği

Sipariş ettiğiniz metre kadar, tek parça Öznur 3X120 mm² YVV/NYY Enerji Kablosu.

Montaj Rehberi

1. Montaj öncesi enerjinin kesildiğinden emin olun.
2. Kabloyu keskin kenarlardan ve ezilmekten koruyun.
3. Minimum bükülme yarıçapı kuralına uyun.
4. Bağlantıları uygun sıkma pabuçları ve aletlerle yapın.
5. İzolasyonun zarar görmediğinden emin olun.
6. Montajı yerel elektrik yönetmeliklerine uygun yapın.
