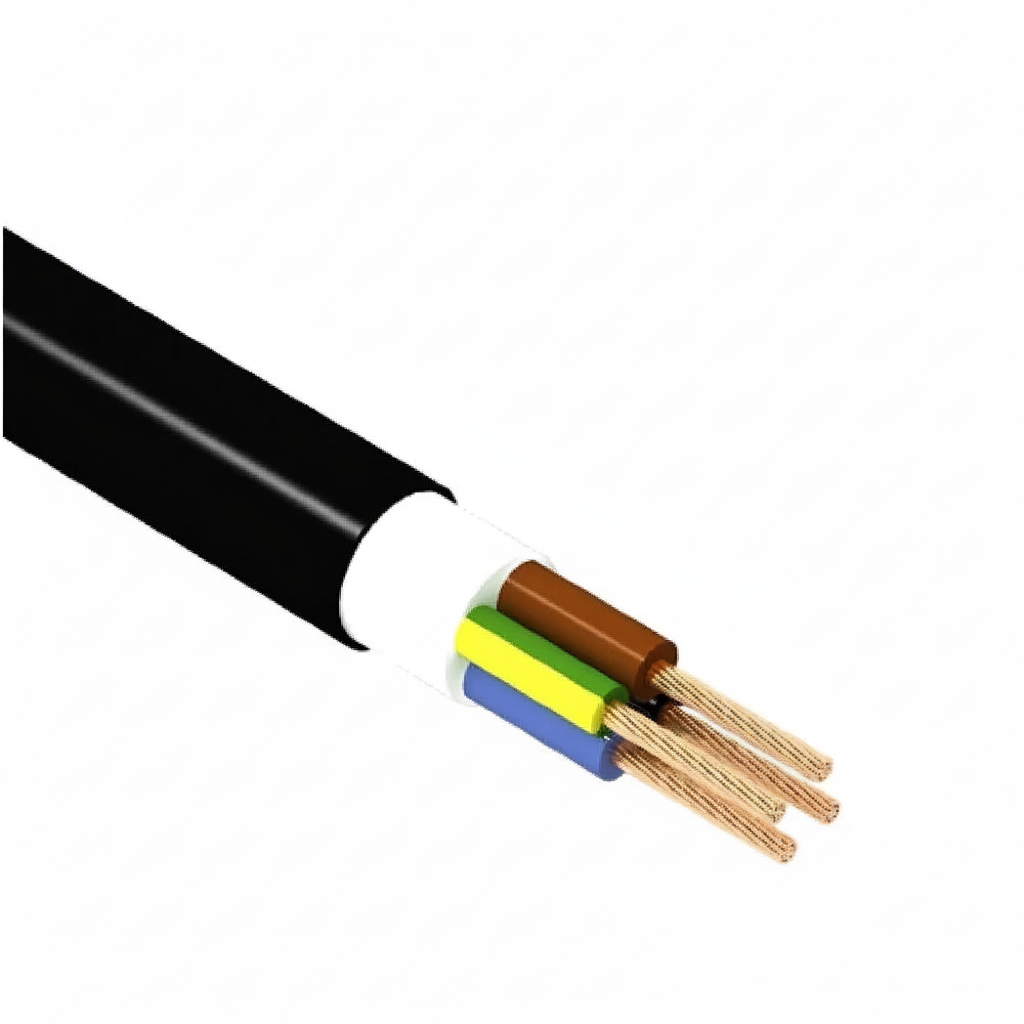

Öznur 3x150+70 PVC İzoleli, Çok Damarlı, İnce Çok Telli Bakır Bükülebilen Bakır İletkenli Kablolar (NYMHY / TTR)

Kısa Tanıtım

Öznur Kablo tarafından üretilen 3x150+70 mm² kesitindeki NYMHY (TTR) tipi esnek kablo, yüksek güç gerektiren endüstriyel tesisler, şantiyeler, mobil makineler ve ana dağıtım panoları için tasarlanmış üstün performanslı bir çözümdür. İnce çok telli, bükülebilen bakır iletken yapısı sayesinde zorlu kurulum alanlarında bile kolay montaj imkanı sunar. PVC izolasyonu ve dış kılıfı ile mekanik darbelere, neme ve çevresel faktörlere karşı yüksek koruma sağlayarak uzun ömürlü ve güvenli bir kullanım vadeder.

Teknik Detaylar

• İletken Yapısı: 3 adet 150 mm² Faz ve 1 adet 70 mm² Nötr/Toprak iletkeninden oluşur.
• İletken Malzemesi: IEC 60228 Sınıf 5 standardına uygun, elektrolitik tavlı, ince çok telli bükülgen bakır.
• İzolasyon: Her bir damar, özel formüle edilmiş TI1 tipi Polivinil Klorür (PVC) ile izole edilmiştir. Damar renkleri standartlara uygundur (Fazlar: Kahverengi, Siyah, Gri; Nötr: Mavi veya Toprak: Sarı/Yeşil).
• Dolgu: Damarlar arasındaki boşluklar, kabloya dairesel formunu veren özel dolgu malzemesi ile doldurulmuştur.
• Dış Kılıf: Kablo demeti, TM1 tipi, yağa ve aşınmaya karşı dayanıklı, alev geciktirici özellikli gri veya beyaz renkli PVC ile kaplanmıştır.

Teknik Analiz

Bu kablonun Sınıf 5 esnek iletkeni, rijit (sert) kabloların aksine, titreşimli ortamlarda ve dar dönüş gerektiren yerlerde mükemmel bir performans sergiler. 0.6/1 kV anma gerilimi, alçak gerilim şebekelerinde yüksek güç iletimi için yeterli elektriksel dayanımı garanti eder. PVC izolasyonun 70°C'lik maksimum çalışma sıcaklığı, kablonun nominal akım kapasitesinde güvenle çalışmasını sağlar. Alev geciktirici dış kılıf (IEC 60332-1-2), olası bir yangın durumunda alevin kablo boyunca yayılmasını yavaşlatarak güvenliği artırır.

Teknik Özellikler

Avantajlar

• Kolay Montaj: Esnek yapısı sayesinde dar ve zorlu alanlarda bile rahatça döşenebilir.
• Yüksek Güç İletimi: 150 mm² kesit ile yüksek akım gerektiren uygulamalar için idealdir.
• Dayanıklılık: Aşınma, nem ve kimyasallara dayanıklı PVC dış kılıf.
• Güvenlik: Alev geciktirici özelliği ile yangın riskini azaltır.
• Uzun Ömür: Kaliteli malzeme kullanımı ile uzun yıllar sorunsuz performans.

Kullanım Alanları

• Fabrika ve endüstriyel tesislerin ana besleme hatları.
• Büyük ölçekli şantiyeler ve geçici güç dağıtımı.
• Mobil vinçler, jeneratörler ve kaynak makineleri.
• Alçak gerilim dağıtım panoları ve şalt sahaları.
• Yüksek güç tüketen makine ve ekipmanların bağlantıları.
• Mekanik zorlanmanın az olduğu yerüstü ve kapalı mekan uygulamaları.

Lojistik Bilgileri

Bu ürün genellikle ahşap makaralarda sevk edilir. Metrajlı satışlar için kesim yapılabilir.

• Yaklaşık Ağırlık: ~5850 kg / km
• Ambalaj: Standart Makara (Örn: 100m, 250m, 500m)
• Sevkiyat: Ağırlığı nedeniyle özel nakliye gerektirebilir.

Müşteri Notu

Kablo akım taşıma kapasitesi; döşeme şekli, ortam sıcaklığı ve yan yana giden kablo sayısı gibi faktörlere bağlı olarak değişiklik gösterebilir. Projeniz için en uygun kablo kesitini belirlemek amacıyla lütfen yetkili bir mühendis veya teknisyene danışınız. Kablo uçlarının montajında bu kesite uygun, doğru sıkma pensesi ile sıkılmış kablo pabuçları (SKP) kullanılmalıdır.

Kutu İçeriği

Sipariş edilen metrajda 1 x Öznur 3x150+70 mm² NYMHY / TTR Esnek Güç Kablosu.

(Ürün, sipariş miktarına göre makaraya sarılı veya kangal halinde gönderilir.)

Montaj Rehberi

1. Güvenlik: Montaja başlamadan önce enerjinin kesildiğinden emin olun.
2. Hazırlık: Kabloyu döşeneceği güzergaha yayın ve keskin kenarlardan koruyun.
3. Soyma: Uygun bir kablo soyma aparatı ile dış kılıfı ve damar izolasyonlarını, iletkene zarar vermeden dikkatlice soyun.
4. Terminal Bağlantısı: İletken uçlarına kesite uygun kablo pabuçlarını hidrolik veya mekanik sıkma pensesi ile sıkın.
5. Bağlantı: Pabuçları şalt ekipmanındaki bağlantı noktalarına doğru torkta sıkın. Gevşek bağlantı aşırı ısınmaya ve yangına neden olabilir.
6. Test: Montaj sonrası izolasyon megeri ve multimetre ile gerekli kontrolleri yapın.

⚠️ UZMAN MONTAJ UYARISI ⚠️

Bu ürün, yüksek elektrik akımı taşıyan bir güç kablosudur. Hatalı montaj; ciddi yaralanmalara, elektrik çarpmasına, kısa devreye ve yangına neden olabilir. Montaj işlemleri, yalnızca gerekli bilgi, tecrübe ve yetki belgelerine sahip profesyonel elektrikçiler veya mühendisler tarafından, yürürlükteki ulusal ve uluslararası standartlara ve yönetmeliklere uygun olarak yapılmalıdır.
