Kısa Tanıtım

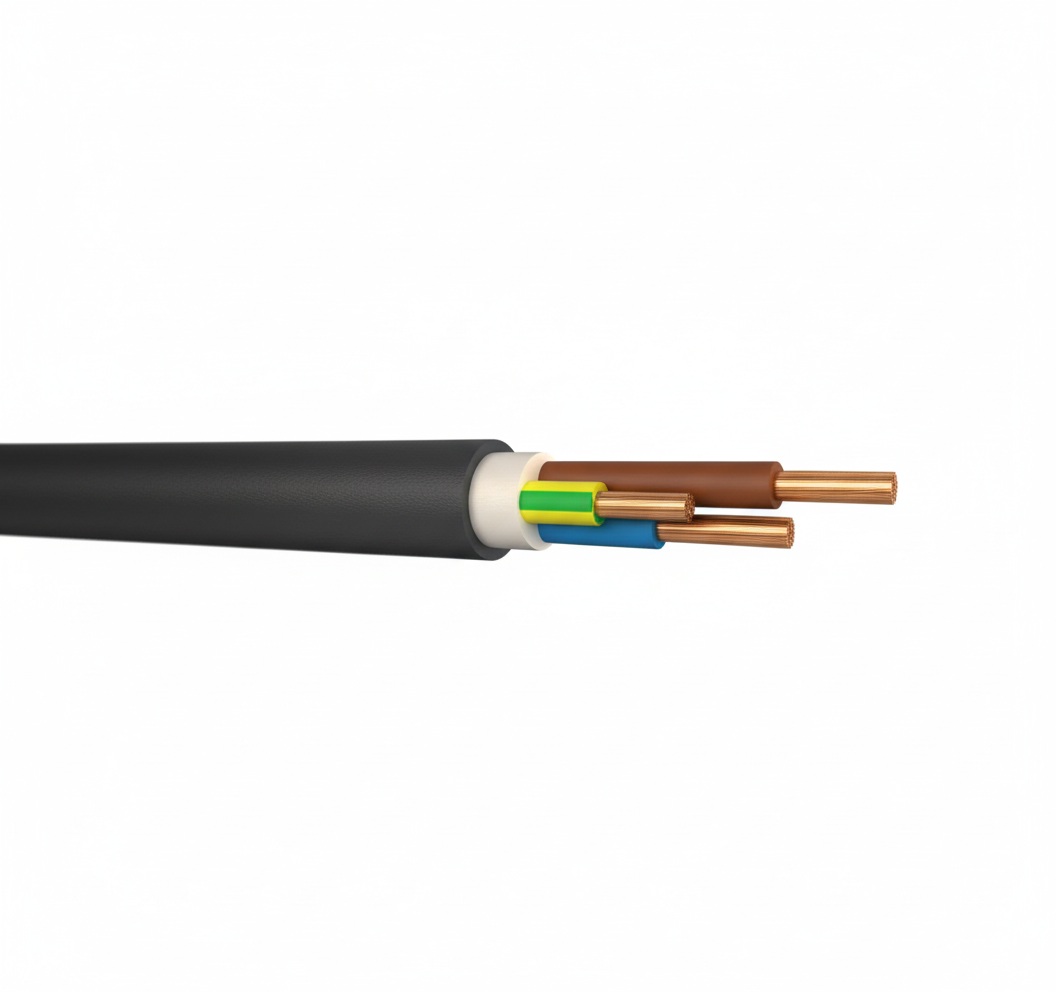

Öznur Kablo tarafından üretilen 3x150 mm² kesitli YVV (NYY) tipi bu güç kablosu, endüstriyel tesislerden bina ana besleme hatlarına kadar geniş bir yelpazede yüksek akım taşıma kapasitesi ve güvenilirlik gerektiren tüm enerji iletim ihtiyaçları için tasarlanmıştır. PVC izolasyonu ve dış kılıfı sayesinde zorlu çevre koşullarına karşı üstün koruma sağlar ve uzun ömürlü bir kullanım sunar.
Teknik Detaylar
- Marka: Öznur Kablo
- Model/Tip: YVV (TSE) / NYY (VDE)
- Yapı: 3x150 mm² (3 Damarlı, Her Damar 150 mm²)
- İletken Malzemesi: Elektrolitik Tavlı Bakır, Sınıf 2 (Çok Telli, Bükülü)
- İzolasyon Malzemesi: PVC (Polivinil Klorür) - TI1
- Dolgu Malzemesi: PVC veya Halojensiz Dolgu
- Dış Kılıf Malzemesi: PVC (Polivinil Klorür) - TM1
- Dış Kılıf Rengi: Siyah (Standart)
- Damar Renkleri: Kahverengi, Siyah, Gri (HD 308 S2'ye göre)
Teknik Analiz
Bu kablo, 0.6/1 kV anma gerilimi ile alçak gerilim (AG) şebekelerinde güvenle kullanılır. Sınıf 2 çok telli bakır iletken, kabloya esneklik kazandırarak montaj kolaylığı sağlarken, yüksek iletkenliği sayesinde enerji kayıplarını minimize eder. PVC izolasyon ve kılıf, kabloyu neme, yağa, aşınmaya ve UV ışınlarına karşı korur. Bu yapı, kablonun hem iç hem de dış mekanlarda, toprak altında veya kablo kanallarında güvenle kullanılabilmesini sağlar. 150 mm² kesit, yüksek güç gerektiren ana dağıtım panoları ve motor beslemeleri için ideal akım taşıma kapasitesi sunar.
Teknik Özellikler
- Anma Gerilimi (Uo/U): 0.6/1 kV
- Test Gerilimi (AC): 3.5 kV
- Maks. Çalışma Sıcaklığı: 70 °C
- Maks. Kısa Devre Sıcaklığı: 160 °C (max. 5 sn)
- Min. Bükülme Yarıçapı: 12 x Kablo Dış Çapı
- Yaklaşık Dış Çap: ~46.0 mm
- Yaklaşık Ağırlık: ~4550 kg/km
- Akım Taşıma Kapasitesi (Toprakta): ~350 A
- Akım Taşıma Kapasitesi (Havada): ~390 A
- Standartlar: TS HD 603 S1, VDE 0276, IEC 60502-1
Avantajlar
- Yüksek Akım Kapasitesi: Ana besleme hatları için idealdir.
- Dayanıklılık: PVC kılıf sayesinde mekanik darbelere ve çevresel etkilere karşı dirençlidir.
- Uzun Ömür: Kaliteli malzeme kullanımı ile uzun yıllar sorunsuz performans.
- Geniş Kullanım Alanı: İç, dış mekan, toprak altı ve kablo kanalı uygulamalarına uygundur.
- Güvenilirlik: Uluslararası ve yerel standartlara tam uyumluluk.
Kullanım Alanları
Şebeke ve aydınlatma tesisatlarında, endüstriyel tesislerde, fabrikalarda, enerji santrallerinde, şalt sahalarında, konut ve ticari binaların ana kolon hatlarında kullanılır. Mekanik zorlanmaların olmadığı, kuru, nemli, ıslak ortamlarda; toprak altında, kablo kanalı içinde veya harici olarak sıva üstü montajlarda kullanıma uygundur.
Lojistik Bilgileri
Bu ürün, yüksek ağırlığı nedeniyle genellikle ahşap makaralara sarılı olarak sevk edilir. Standart satış birimi metredir.
- Birim Ağırlık: Yaklaşık 4.55 kg/metre
- Standart Makara: 500m veya 1000m (İsteğe bağlı özel kesim yapılabilir)
- Örnek 500m Makara (Tahmini):
- Boyutlar (Y x G): ~160 cm x 100 cm
- Toplam Ağırlık: ~2350 kg
Müşteri Notu
Akım taşıma kapasiteleri, montaj şekline (toprak, hava, kanal), ortam sıcaklığına ve kablo gruplama faktörlerine göre değişiklik gösterebilir. Projenize en uygun kablo kesitini belirlemek için lütfen yetkili bir elektrik mühendisine danışınız. Kablo renkleri ve standartları lot bazında değişiklik gösterebilir, sipariş öncesi teyit ediniz.
Kutu İçeriği
Sipariş edilen metre kadar, tek parça halinde Öznur 3x150 mm² YVV (NYY) Güç Kablosu. (Yüksek metrajlı siparişler ahşap makaraya sarılı olarak gönderilir).
Montaj Rehberi
- Planlama: Kablo güzergahını belirleyin ve gerekli ölçümü yapın.
- Hazırlık: Kanal veya hendekleri standartlara uygun şekilde hazırlayın.
- Çekme: Kabloyu makaradan dikkatlice, bükülme yarıçapına ve maksimum çekme kuvvetine dikkat ederek çekin.
- Bağlantı: Uçları uygun şekilde soyun ve kesite uygun kablo pabuçları kullanarak sıkın.
- Test: Montaj sonrası izolasyon meger testi ve süreklilik testlerini yapın.
DİKKAT: UZMAN MONTAJ GEREKTİRİR!
Bu ürün, yüksek gerilim ve akım taşıdığından, montajı hayati riskler içermektedir. Kurulumun yalnızca yetkili ve sertifikalı elektrik teknisyenleri veya mühendisleri tarafından, ilgili tüm yerel ve ulusal güvenlik yönetmeliklerine uygun olarak yapılması zorunludur. Hatalı montaj, ciddi yaralanmalara, yangına ve maddi hasara yol açabilir.
