Kısa Tanıtım

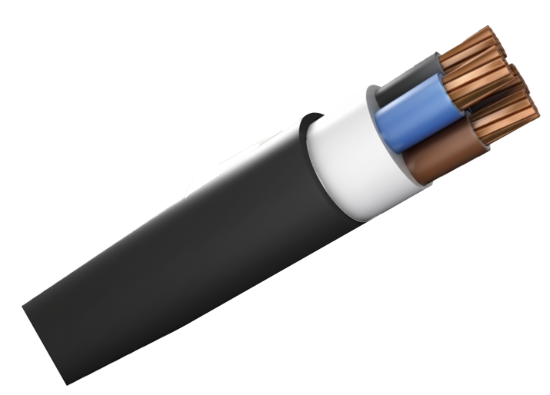

Öznur Kablo tarafından üretilen 3x16+10 mm² YVV (NYY) tipi enerji kablosu, alçak gerilim tesisatlarında güvenilir ve yüksek performanslı bir çözüm sunar. Üç faz ve bir nötr iletken yapısıyla endüstriyel tesislerden konutlara kadar geniş bir alanda güç dağıtımı için idealdir. PVC dış kılıfı sayesinde zorlu çevre koşullarına karşı üstün koruma sağlar.

Teknik Detaylar

• İletken Yapısı: Sınıf 2, bükülgen (çok telli) tavlı bakır.
• İzolasyon Malzemesi: PVC (Polivinil Klorür).
• Dolgu: PVC dolgu.
• Dış Kılıf: PVC (Polivinil Klorür), genellikle UV dayanımlı siyah renk.
• Damar Renkleri: TS HD 603 S1 standardına uygun (Kahverengi, Siyah, Gri, Mavi).
• Nominal Gerilim (Uo/U): 0.6/1 kV.
• Standartlar: TS HD 603 S1, VDE 0276.

Teknik Analiz

3x16+10 mm² kesitindeki bu kablo, üç adet 16 mm²'lik faz iletkeni ve bir adet 10 mm²'lik nötr iletkeni içerir. Bu yapı, trifaze (üç fazlı) sistemlerde dengeli güç dağıtımı için optimize edilmiştir. PVC izolasyon ve kılıf, kabloya mükemmel elektriksel yalıtım, mekanik dayanıklılık ve kimyasallara karşı direnç kazandırır. Çok telli bakır iletkenler, montaj sırasında esneklik sağlayarak kablo kanalları ve borular içindeki uygulamaları kolaylaştırır.

Teknik Özellikler

Kesit: 3 x 16 mm² + 1 x 10 mm²
İletken Malzemesi: Elektrolitik Bakır
Maks. Çalışma Sıcaklığı: 70 °C
Maks. Kısa Devre Sıcaklığı: 160 °C (max. 5 sn.)
Test Gerilimi (AC): 3.5 kV
Serim Sıcaklığı (Min.): -5 °C
Yaklaşık Dış Çap: 21.5 mm
Yaklaşık Ağırlık: 890 kg/km
Akım Taşıma Kapasitesi (Toprakta): ~91 A
Akım Taşıma Kapasitesi (Havada): ~76 A

Avantajlar

• Yüksek İletkenlik: Saf bakır iletkenler sayesinde minimum enerji kaybı.
• Dayanıklılık: PVC dış kılıf, aşınma, nem ve kimyasal etkilere karşı koruma sağlar.
• Güvenlik: Alev geciktirici özelliği ile yangın riskini azaltır.
• Esneklik: Çok telli yapısı sayesinde kolay şekil alır ve montajı basittir.
• Uzun Ömür: Kaliteli malzeme kullanımı ile uzun yıllar sorunsuz performans.

Kullanım Alanları

Bu kablo, mekanik zorlamanın olmadığı kuru, nemli ve ıslak mekanlarda, toprak altında, kablo kanallarında ve harici ortamlarda kullanıma uygundur. Başlıca kullanım alanları:

• Endüstriyel tesisler ve fabrikalar
• Şebeke ve aydınlatma hatları
• Güç santralleri ve trafo merkezleri
• Bina ve konut ana kolon hatları
• Şantiye ve geçici tesisatlar

Lojistik Bilgileri

Ürün genellikle makara üzerinde sevk edilir. Tahmini lojistik verileri (100 metrelik makara için):

Tahmini Boyutlar (U x G x Y): 60 cm x 60 cm x 35 cm
Tahmini Ağırlık: ~92 kg

Müşteri Notu

Kablo metrajını belirlerken projenizin gereksinimlerini ve olası kayıpları göz önünde bulundurarak %5-10 fazladan sipariş vermeniz önerilir. Akım taşıma kapasiteleri ortam sıcaklığı ve döşeme şekline göre değişiklik gösterebilir. Lütfen projenize uygunluğu için bir uzmana danışınız.

Kutu İçeriği

1 x Öznur 3x16+10 mm² YVV (NYY) PVC İzoleli Bakır Enerji Kablosu (Sipariş edilen metrajda tek parça olarak gönderilir).

Montaj Rehberi

1. Montajdan önce enerjinin kesildiğinden emin olun.
2. Kabloyu kesmek ve soymak için uygun aletler kullanın.
3. Bağlantıları, kesite uygun klemens veya pabuçlarla sıkıca yapın.
4. Kabloyu döşerken bükülme yarıçapına dikkat edin (genellikle kablo çapının 12 katı).
5. Tüm işlemlerin yerel elektrik yönetmeliklerine uygun olduğundan emin olun.
