Kısa Tanıtım

Öznur Kablo'nun yüksek kalite standartlarında ürettiği 3x16 mm² kesitli NYMHY (TTR) kablo, Sınıf 5 ince çok telli bükülebilen bakır iletken yapısıyla olağanüstü esneklik sunar. PVC izolasyonu ve dış kılıfı sayesinde mekanik zorlamaların az olduğu kapalı ve kuru alanlarda, ev aletlerinde, endüstriyel makinelerde ve mobil cihaz bağlantılarında güvenilir ve uzun ömürlü bir enerji iletimi sağlar. Projelerinizde montaj kolaylığı ve güvenliği bir arada sunar.

Teknik Detaylar

• İletken Malzemesi: Elektrolitik, Tavlı, İnce Çok Telli Bükülgen Bakır (Sınıf 5 - IEC 60228)
• İzolasyon Malzemesi: Polivinil Klorür (PVC) - TI1 Kompaund
• Damar Sayısı: 3 Adet
• Nominal Kesit Alanı: 16 mm²
• Dış Kılıf: Polivinil Klorür (PVC) - TM1 Kompaund
• İlgili Standartlar: TS 9760 HD 21.5 S3, VDE 0281-5, IEC 60227-5
• Damar Renkleri (Standart): Sarı/Yeşil, Mavi, Kahverengi

Teknik Analiz

Sınıf 5 İletken Yapısı: Kablonun yüksek esnekliği, montaj sırasında kolaylık sağlar ve dar alanlarda, hareketli parçalarda dahi rahatça kullanılabilmesine olanak tanır. Bu yapı, kablonun tekrarlanan bükülmelere karşı direncini artırarak ömrünü uzatır.

PVC İzolasyon ve Kılıf: PVC malzeme, kabloya iyi bir elektriksel yalıtım, neme ve kimyasallara karşı orta düzeyde bir koruma sağlar. 70°C'ye kadar olan çalışma sıcaklığı, standart uygulamalar için idealdir. Dış kılıf, kabloyu hafif mekanik darbelere karşı korur.

Teknik Özellikler

• Marka: Öznur Kablo
• Model: NYMHY / TTR (H07VV-F)
• Anma Gerilimi (Uo/U): 450/750 V
• Test Gerilimi (AC): 2500 V
• Maks. Çalışma Sıcaklığı: 70 °C
• Maks. Kısa Devre Sıcaklığı: 160 °C (max. 5 sn.)
• Min. Bükülme Yarıçapı: 6 x Kablo Dış Çapı
• Alev Geciktirme: IEC 60332-1-2

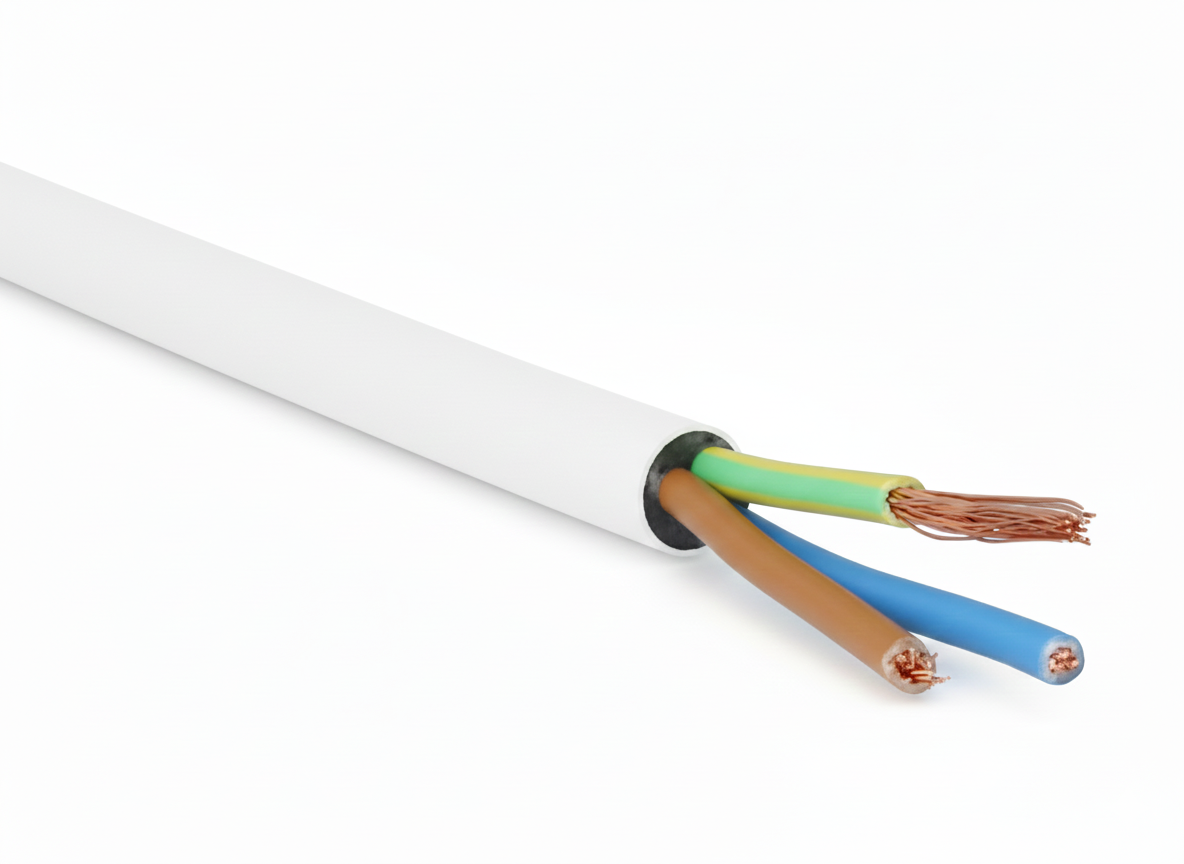

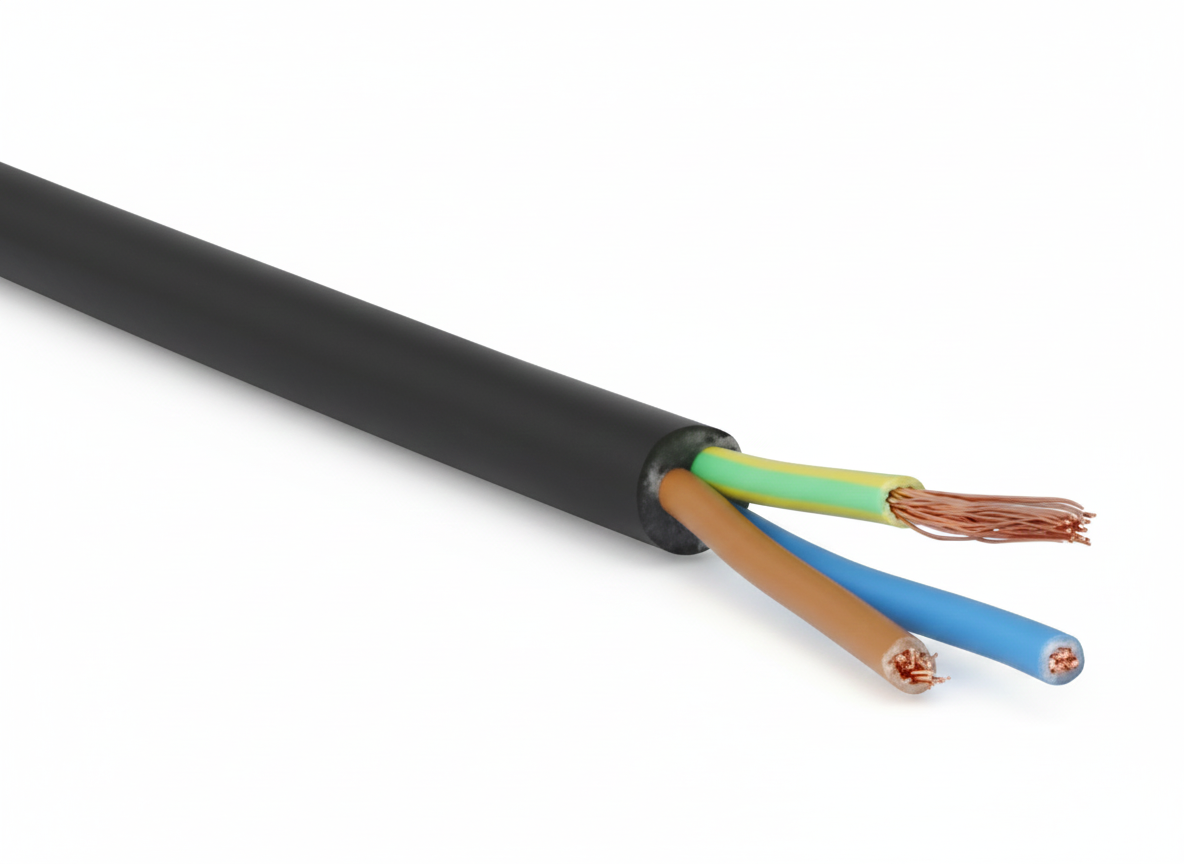

• Dış Kılıf Renk Opsiyonları: Beyaz, Siyah

Avantajlar

• Yüksek Esneklik: Kolay şekil alır ve montajı basitleştirir.
• Güvenilir İletkenlik: Saf bakır iletkenler sayesinde düşük kayıplı enerji aktarımı.
• Dayanıklı Yapı: Aşınma ve hafif darbelere karşı koruma sağlayan PVC dış kılıf.
• Kalite Standardı: Ulusal ve uluslararası standartlara uygun üretim.
• Geniş Kullanım Alanı: Çeşitli iç mekan uygulamaları için uygundur.

Kullanım Alanları

Mekanik zorlamanın az olduğu kuru ve kapalı yerlerde kullanıma uygundur:

• Büyük ev aletleri (fırın, klima, su ısıtıcıları).
• Atölye ve sanayi makinelerinin enerji beslemeleri.
• Yüksek güçlü uzatma kabloları ve seyyar dağıtım panoları.
• Şantiye ve organizasyon alanlarındaki geçici tesisatlar.
• Monofaze ve trifaze motor bağlantıları.

Lojistik (100m Makara için Tahmini)

• Yaklaşık Dış Çap: 21.5 mm
• Yaklaşık Ağırlık: 85 kg (850 kg/km)
• Ambalaj Boyutları (U x G x Y): 60 cm x 60 cm x 35 cm
• Ambalaj Tipi: Ahşap veya Plastik Makara

Müşteri Notu

Kablo kesiti seçimi yaparken projenizin güç ihtiyacını, mesafeyi ve ilgili elektrik yönetmeliklerini göz önünde bulundurunuz. Kabloyu keserken ve bağlarken uygun aletler kullanmaya özen gösteriniz. Sipariş edilen metraja göre ürün kangal veya makara olarak gönderilebilir.

Kutu İçeriği

Sipariş ettiğiniz metrajda Öznur 3x16 mm² NYMHY / TTR Fleksibıl Kablo.

Montaj Rehberi

1. Güvenlik: Montaja başlamadan önce enerjinin kesik olduğundan emin olun.
2. Hazırlık: Kabloyu döşeyeceğiniz hattı belirleyin ve temizleyin.
3. Soyma: Otomatik kablo soyucu ile dış kılıfı ve damar izolasyonlarını, iletkene zarar vermeden dikkatlice soyun.
4. Bağlantı: İletkenleri, kullanılacak klemens veya terminale tam oturacak şekilde sıkıca bağlayın.
5. Sabitleme: Kabloyu kroşelerle veya kablo kanalı içinde, minimum bükülme yarıçapına dikkat ederek sabitleyin.
