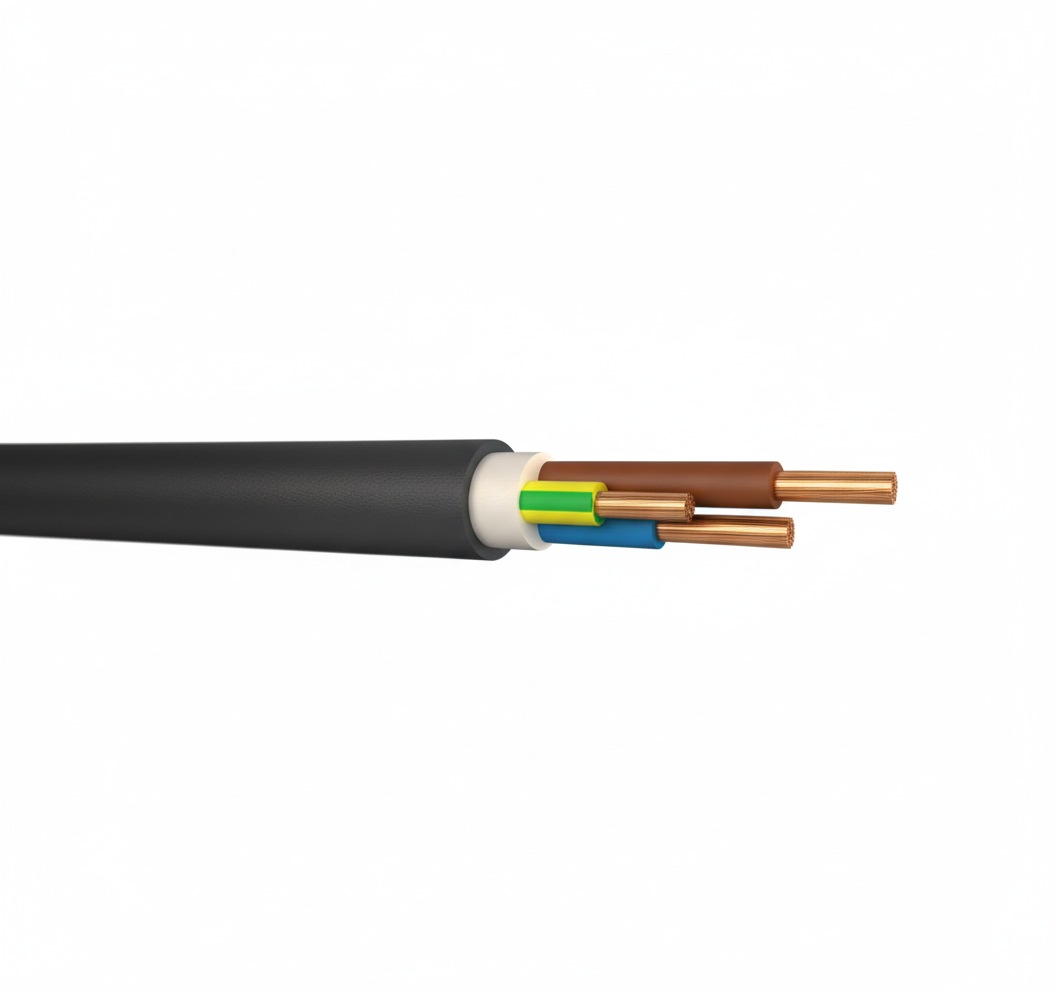

Öznur 3X16 PVC İzoleli, Tek Damarlı, Bir veya Çok Telli Bakır İletkenli Kablolar (YVV/NYY)

Kısa Tanıtım

Öznur Kablo tarafından üretilen 3X16 mm² YVV/NYY, endüstriyel tesislerden konutlara kadar geniş bir yelpazede güvenilir enerji iletimi sağlayan, PVC izoleli ve PVC dış kılıflı, bakır iletkenli bir alçak gerilim güç kablosudur. Zorlu koşullara dayanıklı yapısı, yüksek iletkenliği ve uzun ömürlü performansı ile projeleriniz için ideal bir çözümdür. Hem tek telli (RE) hem de çok telli (RM) bakır iletken seçenekleri mevcuttur.

Teknik Detaylar

• Marka: Öznur Kablo
• Kablo Tipi: YVV (TSE), NYY (VDE)
• İletken Malzemesi: Elektrolitik Tavlı Bakır (Sınıf 1 veya Sınıf 2)
• Kesit: 3 x 16 mm²
• İzolasyon Malzemesi: PVC (Polivinil Klorür)
• Dolgu: PVC veya Termoplastik Dolgu
• Dış Kılıf: PVC (Siyah veya Gri renk opsiyonlu)
• Standartlar: TS HD 603 S1, VDE 0276
• Anma Gerilimi (Uo/U): 0.6/1 kV
• Test Gerilimi (AC): 3.5 kV

Teknik Analiz

3x16 mm² kesitindeki bu kablo, özellikle trifaze (üç fazlı) sistemlerde ana besleme hattı olarak kullanılır. Bakır iletkenin düşük özdirenci sayesinde enerji kayıpları minimize edilir. PVC izolasyon ve dış kılıf, kabloyu neme, yağa, kimyasal maddelere ve mekanik darbelere karşı korur. Maksimum 70°C iletken çalışma sıcaklığı, sürekli yük altında dahi stabil performans sunar. Kısa devre durumunda ise 160°C'ye kadar dayanıklılık gösterir. Akım taşıma kapasitesi, döşeme şekline (toprak altı, hava, tava) ve ortam sıcaklığına göre değişiklik göstermekle birlikte, standart koşullarda yaklaşık 80-95 Amper aralığındadır.

Teknik Özellikler

• İletken Yapısı: Tek Telli (RE) veya Bükümlü Çok Telli (RM)
• Damar Sayısı: 3
• Nominal Kesit: 16 mm²
• Maks. İletken Çalışma Sıcaklığı: 70 °C
• Maks. Kısa Devre Sıcaklığı: 160 °C (max. 5 sn.)
• Min. Bükülme Yarıçapı: 12 x Kablo Çapı
• Yaklaşık Dış Çap: ~21.5 mm
• Yaklaşık Ağırlık: ~810 kg/km
• Akım Taşıma Kapasitesi (Toprakta): ~92 A
• Akım Taşıma Kapasitesi (Havada): ~80 A
• Renk Seçenekleri (Dış Kılıf): Standart Siyah. Proje bazlı Gri üretilebilir.

Avantajlar

• Yüksek İletkenlik: Saf bakır iletken sayesinde minimum enerji kaybı.
• Dayanıklılık: UV ışınlarına, neme ve dış etkenlere karşı dayanıklı PVC dış kılıf.
• Güvenlik: Yüksek izolasyon direnci ve alev geciktirici özellikler.
• Uzun Ömür: Kaliteli malzeme kullanımı ile uzun yıllar sorunsuz çalışma.
• Esneklik: Kolay döşeme ve montaj imkanı sunan yapı.
• Marka Güvencesi: Sektörün lider markalarından Öznur Kablo kalitesi.

Kullanım Alanları

Bu kablo, enerjinin güvenli bir şekilde iletilmesi gereken her yerde kullanılabilir:

• Fabrika ve endüstriyel tesisler
• Şebeke ve dağıtım hatları
• Bina içi ve dışı sabit tesisatlar
• Toprak altı, kablo kanalı ve boru içi uygulamalar
• Atölyeler, şantiyeler ve ticari binalar
• Güç santralleri ve trafo merkezleri

Lojistik Bilgileri

100 Metrelik Kangal için Tahmini Değerler:

• Boyutlar (U x G x Y): ~ 60 cm x 60 cm x 25 cm
• Ağırlık: ~ 81 kg

Müşteri Notu

Kablo seçimi yaparken projenizin gerektirdiği akım taşıma kapasitesi, gerilim düşümü ve mekanik dayanıklılık gibi faktörleri göz önünde bulundurunuz. Montaj öncesi yerel elektrik yönetmeliklerini ve standartlarını kontrol etmeniz önemlidir. Ürün, belirtilen metrajlarda kesilerek veya tam makara olarak sevk edilebilir.

Kutu İçeriği

Sipariş edilen metrajda 1 x Öznur 3X16 mm² YVV/NYY PVC İzoleli Enerji Kablosu (Kangal veya makara halinde).

Montaj Rehberi

1. Güvenlik: Montaja başlamadan önce enerjinin kesildiğinden emin olun.
2. Güzergah Belirleme: Kablonun döşeneceği güzergahı temizleyin ve hazırlayın.
3. Döşeme: Kabloyu keskin kenarlardan ve ezilme riskinden koruyarak döşeyin. Minimum bükülme yarıçapına dikkat edin.
4. Soyma: Dış kılıfı ve damar izolasyonunu, iletkene zarar vermeyecek şekilde uygun bir aletle soyun.
5. Bağlantı: İletkenleri, kesite uygun klemens, pabuç veya konnektörler kullanarak sıkıca bağlayın.
6. Kontrol: Tüm bağlantıların doğru ve güvenli yapıldığını kontrol ettikten sonra sisteme enerji verin.
