Kısa Tanıtım

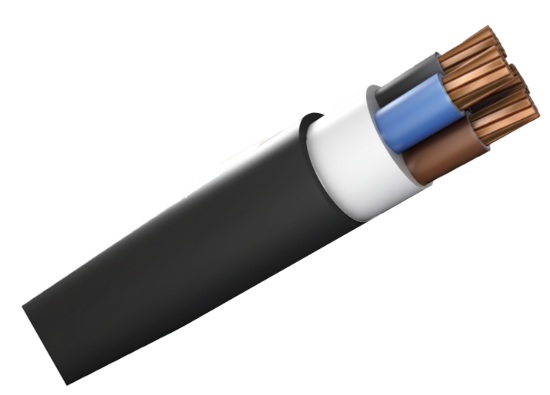

Öznur Kablo tarafından üretilen 3x185+95 mm² YVV (NYY) tipi bu enerji kablosu, yüksek akım taşıma kapasitesi ve dayanıklılığı ile endüstriyel tesisler, enerji santralleri ve büyük ölçekli projeler için ideal bir güç iletim çözümüdür. PVC dış kılıfı sayesinde zorlu çevre koşullarına, neme ve mekanik darbelere karşı üstün koruma sağlar. Güvenilir ve kesintisiz enerji akışı için tasarlanmıştır.

Teknik Detaylar

• Kablo Tipi: YVV (TSE Standardı) / NYY (VDE Standardı)
• Yapısı: 3 Faz + 1 Nötr/Toprak
• İletken Kesiti: 3 x 185 mm² (Faz) + 1 x 95 mm² (Nötr/Toprak)
• İletken Malzemesi: Elektrolitik Tavlı Bakır (Sınıf 1 veya Sınıf 2)
• İletken Yapısı: Tek veya Çok Telli (Bükülü)
• İzolasyon Malzemesi: PVC (Polivinil Klorür)
• Dolgu: PVC veya Özel Dolgu Malzemesi
• Dış Kılıf: PVC (Siyah veya Gri renk opsiyonlu)

Teknik Analiz

• Anma Gerilimi (Uo/U): 0.6/1 kV
• Test Gerilimi: 3.5 kV AC
• Maks. Çalışma Sıcaklığı: 70 °C
• Maks. Kısa Devre Sıcaklığı: 160 °C (max. 5 sn)
• Akım Taşıma Kapasitesi (Havada): ≈ 386 A (Referans değerdir)
• Akım Taşıma Kapasitesi (Toprakta): ≈ 412 A (Referans değerdir)
• Standartlar: TS HD 603 S1, VDE 0276, IEC 60502-1
• Alev Geciktirme: Evet (IEC 60332-1-2)

Teknik Özellikler

• ▶ Damar Sayısı: 4
• ▶ Faz İletken Kesiti: 185 mm²
• ▶ Nötr İletken Kesiti: 95 mm²
• ▶ Yaklaşık Dış Çap: 54.0 mm
• ▶ Yaklaşık Net Ağırlık: 6250 kg/km
• ▶ Min. Bükülme Yarıçapı: 12 x Dış Çap
• ▶ Renk Seçenekleri (Dış Kılıf): Siyah (Standart), Gri (İsteğe bağlı)

Avantajlar

• Yüksek İletkenlik: Saf bakır iletken sayesinde minimum enerji kaybı.
• Dayanıklılık: PVC izolasyon ve dış kılıf, yağa, neme ve aşınmaya karşı koruma sağlar.
• Güvenlik: Alev geciktirici yapısı ile yangın riskini azaltır.
• Uzun Ömür: Kaliteli malzeme kullanımı sayesinde uzun yıllar sorunsuz çalışma.
• Geniş Uygulama Alanı: Hem iç hem de dış mekanlarda, toprak altında veya kablo kanallarında kullanıma uygundur.

Kullanım Alanları

Bu kablo, yüksek güç gerektiren ana dağıtım hatlarında ve şebeke bağlantılarında kullanılır:

• Endüstriyel Tesisler ve Fabrikalar
• Enerji Santralleri ve Trafo Merkezleri
• Alışveriş Merkezleri ve Büyük Ticari Binalar
• Şehir Şebekeleri ve Yer Altı Kablo Tesisatları
• Şantiye ve Maden Sahaları
• Ana Dağıtım Panoları

Lojistik Bilgileri

Ürün, projenizin ihtiyacına göre istenilen metrajda makaraya sarılı olarak sevk edilir.

• Satış Birimi: Metre
• Yaklaşık Ağırlık: ~6.25 kg/metre
• Sevkiyat Şekli: Ahşap veya Metal Kablo Makarası
• Makara Boyutları: Sipariş metrajına göre değişir.

Müşteri Notu

Sipariş vermeden önce projenizin gerektirdiği kablo kesitinin ve uzunluğunun bir mühendis tarafından onaylandığından emin olunuz. Akım taşıma kapasiteleri, montaj şekline (toprak, hava, kanal) ve ortam sıcaklığına göre değişiklik gösterebilir. Detaylı bilgi için teknik ekibimizle iletişime geçebilirsiniz.

Kutu İçeriği

1 x Sipariş Edilen Metrajda Öznur 3x185+95 mm² YVV (NYY) Enerji Kablosu (Makaraya Sarılı)

Montaj Rehberi

1. Güvenlik: Montaja başlamadan önce enerjinin tamamen kesildiğinden emin olun.
2. Kablo Çekimi: Kabloyu keskin kenarlardan ve ezilmelere neden olabilecek yüzeylerden koruyarak çekin. Minimum bükülme yarıçapına dikkat edin.
3. Soyma: Kablo soyma aletleri kullanarak dış kılıfı ve damar izolasyonunu iletkene zarar vermeden dikkatlice soyun.
4. Bağlantı: Uygun kesitte ve tipte (sıkmalı veya vidalı) kablo pabuçları kullanarak bağlantıları yapın. Bağlantıların sıkılığını kontrol edin.
5. İzolasyon: Bağlantı noktalarını ısıyla daralan makaron veya kaliteli izole bant ile yalıtın.
6. Test: Montaj tamamlandıktan sonra, enerji vermeden önce bir izolasyon (meger) testi yapın.

DİKKAT: UZMAN MONTAJ GEREKLİDİR

Bu ürün, yüksek gerilim ve yüksek akım taşıyan bir elektrik malzemesidir. Montajı, can ve mal güvenliği açısından tehlike arz edebilir. Kurulumun yalnızca yetkili ve sertifikalı elektrik teknisyenleri veya mühendisleri tarafından, ilgili yönetmelik ve standartlara uygun olarak yapılması zorunludur.
