Kısa Tanıtım

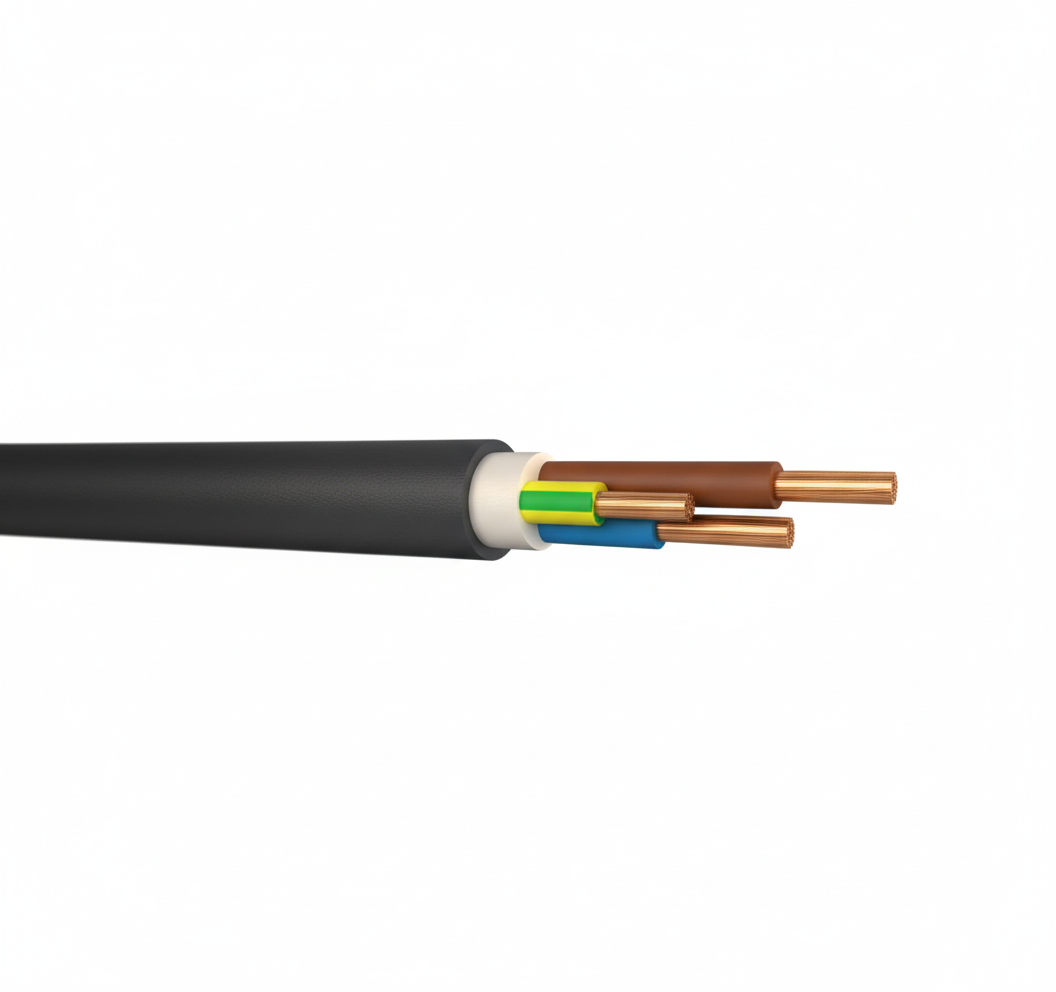

Öznur markasının yüksek kalite standartlarında ürettiği 3X240 mm² YVV (NYY) enerji kablosu, endüstriyel tesisler ve yüksek güç gerektiren enerji iletim hatları için tasarlanmış güvenilir bir çözümdür. PVC izoleli yapısı ve çok telli bakır iletkenleri sayesinde zorlu koşullarda dahi üstün performans ve uzun ömür sunar. Güç dağıtım şebekeleri, şalt sahaları ve büyük ölçekli projelerde güvenle tercih edilen bu kablo, enerji altyapınızın temel taşı olmaya adaydır.

Teknik Detaylar

• Standartlar: TS HD 603 S1, VDE 0276
• Yapı:
  • İletken: Elektrolitik, tavlı, Sınıf 2 çok telli bakır (TS/IEC 60228)
  • İzolasyon: PVC (Polivinil Klorür), TI1 tipi
  • Dolgu: PVC veya özel dolgu malzemesi
  • Dış Kılıf: PVC, TM1 tipi, alev geciktiricili
• Damar Renkleri: HD 308 S2 standardına uygun (Genellikle Kahverengi, Siyah, Gri)
• Dış Kılıf Rengi: Siyah (Standart) veya Gri (Opsiyonel)

Teknik Analiz

Bu kablo, 240 mm²'lik geniş kesiti sayesinde çok yüksek akımları güvenle taşıyabilir. Teknik analiz değerleri aşağıdaki gibidir:

• Akım Taşıma Kapasitesi (Yaklaşık):
  • Havada (30°C): ~450-500 A
  • Toprakta (20°C): ~550-600 A
• İletken Direnci (20°C'de): Maks. 0.0754 Ω/km
• Performans: PVC izolasyon, neme, yağa, kimyasallara ve UV ışınlarına karşı mükemmel direnç göstererek kablonun ömrünü uzatır. Alev geciktirici dış kılıf, yangın anında güvenliği artırır.
• Gerilim Düşümü: Yüksek kesiti sayesinde uzun mesafelerde dahi düşük gerilim düşümü sağlayarak enerji verimliliğini korur.

Teknik Özellikler

• Kablo Tipi: YVV (NYY)
• İletken Kesiti: 3 x 240 mm²
• Anma Gerilimi (Uo/U): 0.6/1 kV
• Test Gerilimi (AC): 3.5 kV
• Maks. Çalışma Sıcaklığı: 70 °C
• Maks. Kısa Devre Sıcaklığı: 160 °C (max. 5 sn)
• Min. Bükülme Yarıçapı: 12 x Kablo Dış Çapı
• Yaklaşık Dış Çap: ~58-62 mm
• Yaklaşık Ağırlık: ~7200-7500 kg/km

Avantajlar

• Yüksek akım taşıma kapasitesi
• Mekanik darbelere ve aşınmaya karşı dayanıklı yapı
• Zorlu çevre koşullarına (nem, kimyasallar) uygunluk
• Uzun servis ömrü ve düşük bakım ihtiyacı
• Güvenilir ve istikrarlı enerji iletimi
• Öznur Kablo kalitesi ve güvencesi

Kullanım Alanları

Bu yüksek kapasiteli kablo, enerjinin yoğun olarak kullanıldığı ve güvenli iletimin kritik olduğu yerlerde kullanılır:

• Endüstriyel tesisler ve fabrikalar
• Enerji santralleri ve trafo merkezleri
• Şehir şebekeleri (yer altı)
• Büyük alışveriş merkezleri, hastaneler ve oteller
• Ağır sanayi makinelerinin enerji beslemesi
• Şantiye ve maden sahaları

Lojistik Bilgileri

Bu ürün, ağırlığı ve hacmi nedeniyle özel lojistik gerektirir.

• Sevkiyat Şekli: Ahşap veya metal makara
• Yaklaşık Ağırlık: ~7.5 kg/metre
• Makara Boyutları (U x G x Y): Sipariş edilen metreye göre değişir. Standart makaralar genellikle 150cm x 150cm x 100cm ve üzeri boyutlardadır.
• Not: Nakliye için vinç veya forklift gereklidir.

Müşteri Notu

Sipariş vermeden önce projenizin gereksinimlerini, akım taşıma kapasitesini ve gerilim düşümü hesaplarını bir mühendis veya yetkili bir teknisyen ile doğrulamanız önemle tavsiye edilir. Kablo kesiti seçimi, projenizin güvenliği ve verimliliği için kritik öneme sahiptir.

Kutu İçeriği

Siparişiniz, belirttiğiniz metre uzunluğunda, tek parça halinde Öznur 3X240 mm² YVV (NYY) PVC İzoleli Bakır Enerji Kablosu içerir. Ürün, nakliye koşullarına uygun olarak makaraya sarılı şekilde gönderilir.

Montaj Rehberi

1. Güvenlik: Montaja başlamadan önce enerjinin tamamen kesildiğinden emin olun.
2. Hazırlık: Kabloyu döşeneceği kanal veya tavaya yerleştirin. Keskin kenarlardan koruyun.
3. Kesim ve Soyma: Kabloyu uygun kesme ve soyma aletleri ile hasar vermeden kesin ve dış kılıfı soyun.
4. Bağlantı: İletken uçlarına uygun boyutta ve tipte (sıkmalı veya vidalı) kablo pabuçları takın. Pabuçların sıkıca monte edildiğinden emin olun.
5. İzolasyon: Bağlantı noktalarını ısıyla daralan makaron veya izole bant ile yalıtın.
6. Test: Montaj tamamlandıktan sonra, enerji vermeden önce bir izolasyon (meger) testi yapın.

⚠️ Uzman Montaj Uyarısı

Bu ürün, yüksek gerilim ve yüksek akım taşıyan bir elektrik malzemesidir. Montajı, can ve mal güvenliği açısından ciddi riskler taşır. Kurulumun yalnızca yetkili, sertifikalı ve tecrübeli elektrik mühendisleri veya teknisyenleri tarafından, ilgili tüm yerel ve ulusal elektrik yönetmeliklerine uygun olarak yapılması zorunludur. Hatalı montaj; yangın, elektrik çarpması ve ciddi maddi hasarlara yol açabilir.
